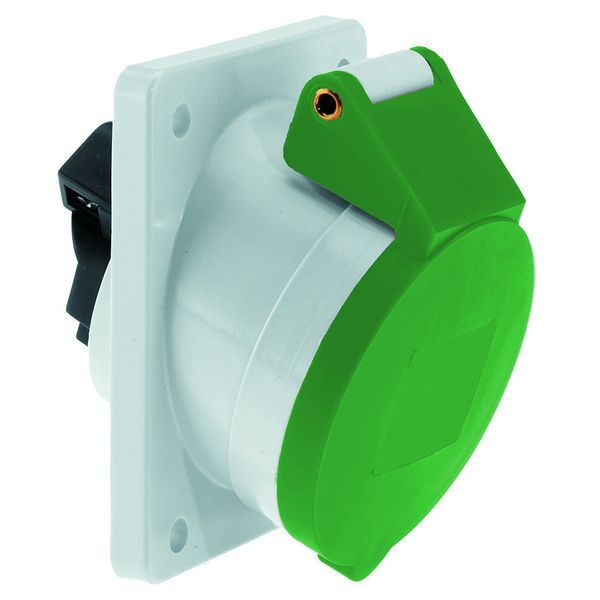

Abbildung ähnlich
BALS

03564270 BALS 12520 Anbausteckdose 16A4P50 10H

12520 4024941125208 12520
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
10 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Anbausteckdose geneigt 16A 4p (3P+PE) >50V grün 100-300Hz (> 50V~) 10h IP44 Frequenz: 100 bis einschließlich 300Hz Technische Kennfarbe: grün RAL 6002 Kontaktträger/Kontakte: der Kontaktträger ist aus Polyamid, die Kontakte sind Messing blank Maximaler Leiterquerschnitt: 4,0 qmm Gehäusematerial: Polyamid Anschlusstechnik: mit Schraubklemme Kabeleinführung: sonstige Gerätefarbe: Klappdeckel grün RAL 6002, Gehäuse grau RAL 7035 Gerätehöhe: 85 mm, Gerätebreite: 85 mm, Gerätetiefe: 87 mm Flanschmaß vertikal: 85 mm, Flanschmaß horizontal: 85 mm Bohrlochabstand vertikal: 70 mm, Bohrlochabstand horizontal: 70 mm Sonstige technische Eigenschaften: Die Neigung beträgt 20°

Merkmale

Schutzart (IP) IP44
Polzahl 4
Verpackungseinheit 1
Verpackungseinheit 10
Gewicht 0,16
Gewichtseinheit KG
Gewichtbezugsmenge 1
Werkstoff Kunststoff
IEC-Stromstärke 16 A
Anschlusstechnik Schraubklemme
Steckrichtung abgewinkelt
Uhrzeit-Stellung 10 h
Kennfarbe grün
Spannung nach EN 60309-2 50-500 V (100-300 Hz) grün
RAL-Nummer 6002
Bohrlochabstand vertikal 70 mm
Bohrlochabstand horizontal 70 mm
Flanschmaß vertikal 85 mm
Flanschmaß horizontal 85 mm
Oberflächenbehandlung der Kontakte unbehandelt
Kontaktmaterial CuZn

Anhänge

Datei (pdb_001_Materialkonformitaet.pdf, 615.09 KB)

Datei (pdb_DB_12520_de.pdf, 712.54 KB)

Datei (pdb_CE_Steckdosen_16A.pdf, 151.29 KB)

Datei (pdb_DB_12520_de_CH.pdf, 1.92 MB)

Datei (pdb_DB_12520_en_GB.pdf, 1.92 MB)

Datei (pdb_DB_12520_en_PL.pdf, 1.92 MB)

Datei (pdb_DB_12520_fr_FR.pdf, 1.92 MB)

Datei (pdb_60003214_BA_WD_AD_16_32A_Schraub_296.pdf, 1.76 MB)

Datei (pdb_BALSREACH_DE.pdf, 247.49 KB)
