03564299 BALS 12742 Anbausteckdose 16A5P500 7H
12742
4024941127424
12742
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

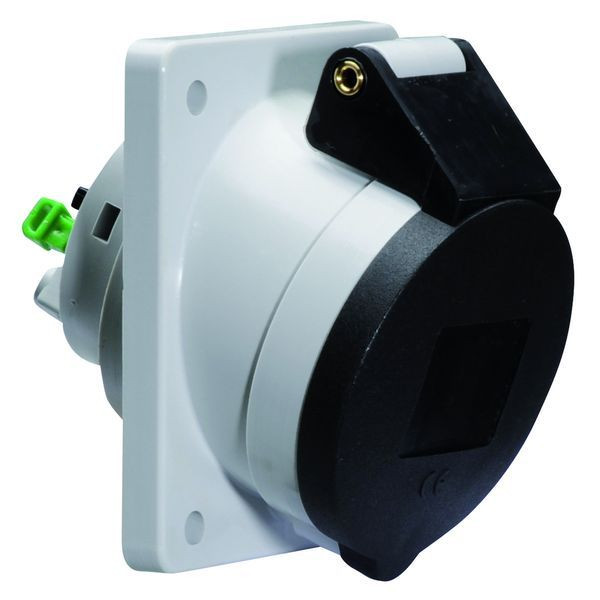

Anbausteckdose QUICK-CONNECT geneigt
16A 5p (3P+N+PE) 500V (277/480 - 288/500V~) 7h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: schwarz RAL 9005
Kontaktträger/Kontakte: der Kontaktträger ist aus Polyamid, die Kontakte sind Messing blank
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel schwarz RAL 9005, Gehäuse grau RAL 7035
Gerätehöhe: 90 mm, Gerätebreite: 71 mm, Gerätetiefe: 96 mm
Flanschmaß vertikal: 87 mm, Flanschmaß horizontal: 71 mm
Bohrlochabstand vertikal: 70 mm, Bohrlochabstand horizontal: 52 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 20°
Merkmale
Schutzart (IP) | IP44 |
Polzahl | 5 |
Verpackungseinheit | 1 |
Verpackungseinheit | 10 |
Gewicht | 0,14 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
IEC-Stromstärke | 16 A |
Uhrzeit-Stellung | 7 h |
Werkstoff | Kunststoff |
Anschlusstechnik | schraublose Klemme |
Steckrichtung | abgewinkelt |
Kennfarbe | schwarz |
Spannung nach EN 60309-2 | 500 V (50+60 Hz) schwarz |
RAL-Nummer | 9005 |
Bohrlochabstand vertikal | 70 mm |
Bohrlochabstand horizontal | 52 mm |
Flanschmaß vertikal | 87 mm |
Flanschmaß horizontal | 71 mm |
Oberflächenbehandlung der Kontakte | unbehandelt |
Kontaktmaterial | CuZn |
Kurzbeschreibung | Anbausteckdose QUICK-CONNECT geneigt 16A 5p 500V 7h, IP44 |
Anhänge
Datei
(pdb_001_Materialkonformitaet.pdf, 615.09 KB)
Datei
(pdb_DB_12742_de.pdf, 599.03 KB)
Datei
(pdb_CE_Steckdosen_16A.pdf, 151.29 KB)
Datei
(pdb_DB_12742_de_CH.pdf, 1.62 MB)
Datei
(pdb_DB_12742_en_GB.pdf, 1.62 MB)
Datei
(pdb_DB_12742_en_PL.pdf, 1.62 MB)
Datei
(pdb_DB_12742_fr_FR.pdf, 1.62 MB)
Datei
(pdb_60003212_BA_Wd_Ad_16A_32A_QC_358.pdf, 1.94 MB)
