03564353 BALS 12810 Anbausteckdose 16A5P110 4H
12810
4024941128100
12810
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

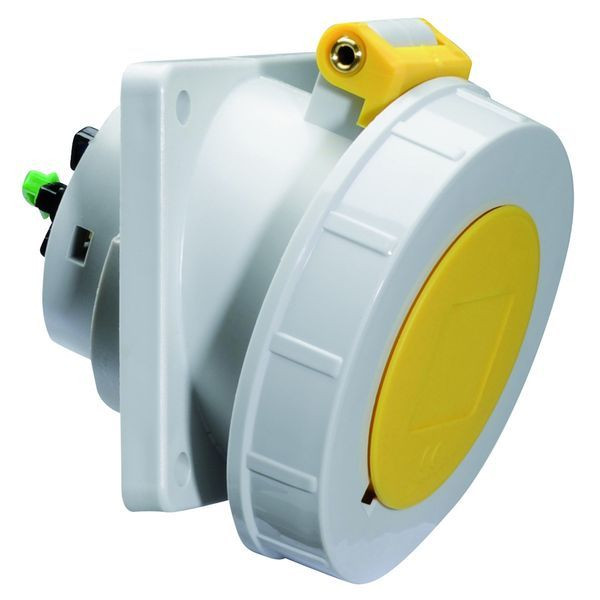

Anbausteckdose QUICK-CONNECT geneigt
16A 5p (3P+N+PE) 110V (57/100 - 75/130V~) 4h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: gelb RAL 1012
Kontaktträger/Kontakte: der Kontaktträger ist aus Polyamid, die Kontakte sind Messing blank
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel gelb RAL 1012, Bajonettring grau RAL 7035, Gehäuse grau RAL 7035
Gerätehöhe: 82 mm, Gerätebreite: 71 mm, Gerätetiefe: 96 mm
Flanschmaß vertikal: 75 mm, Flanschmaß horizontal: 75 mm
Bohrlochabstand vertikal: 60 mm, Bohrlochabstand horizontal: 60 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 20°
Merkmale
Schutzart (IP) | IP67 |
Polzahl | 5 |
Verpackungseinheit | 1 |
Verpackungseinheit | 10 |
Gewicht | 0,12 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Werkstoff | Kunststoff |
IEC-Stromstärke | 16 A |
Anschlusstechnik | schraublose Klemme |
Steckrichtung | abgewinkelt |
Uhrzeit-Stellung | 4 h |
Kennfarbe | gelb |
Spannung nach EN 60309-2 | 110 V (50+60 Hz) gelb |
RAL-Nummer | 1012 |
Bohrlochabstand vertikal | 60 mm |
Bohrlochabstand horizontal | 60 mm |
Flanschmaß vertikal | 75 mm |
Oberflächenbehandlung der Kontakte | unbehandelt |
Kontaktmaterial | CuZn |
Kurzbeschreibung | Anbausteckdose QUICK-CONNECT geneigt 16A 5p 110V 4h, IP67 |
