03564365 BALS 12835 Anbausteckdose 16A4P50 10H
12835
4024941128353
12835
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

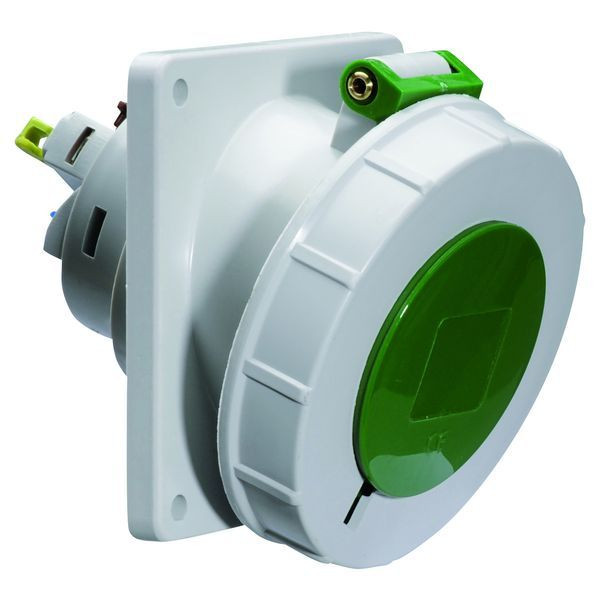

Anbausteckdose QUICK-CONNECT geneigt
16A 4p (3P+PE) >50V grün 100-300Hz (> 50V~) 10h IP67
Frequenz: 100 bis einschließlich 300Hz
Technische Kennfarbe: grün RAL 6002
Kontaktträger/Kontakte: der Kontaktträger ist aus Polyamid, die Kontakte sind Messing blank
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel grün RAL 6002, Bajonettring grau RAL 7035, Gehäuse grau RAL 7035
Gerätehöhe: 100 mm, Gerätebreite: 92 mm, Gerätetiefe: 98 mm
Flanschmaß vertikal: 100 mm, Flanschmaß horizontal: 92 mm
Bohrlochabstand vertikal: 85 mm, Bohrlochabstand horizontal: 77 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 20°
Merkmale
Schutzart (IP) | IP67 |
Polzahl | 4 |
Verpackungseinheit | 1 |
Verpackungseinheit | 10 |
Gewicht | 0,12 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Werkstoff | Kunststoff |
IEC-Stromstärke | 16 A |
Anschlusstechnik | schraublose Klemme |
Steckrichtung | abgewinkelt |
Uhrzeit-Stellung | 10 h |
Kennfarbe | grün |
Spannung nach EN 60309-2 | 50-500 V (100-300 Hz) grün |
RAL-Nummer | 6002 |
Bohrlochabstand vertikal | 85 mm |
Bohrlochabstand horizontal | 77 mm |
Flanschmaß vertikal | 100 mm |
Flanschmaß horizontal | 92 mm |
Oberflächenbehandlung der Kontakte | unbehandelt |
Kontaktmaterial | CuZn |
Kurzbeschreibung | Anbausteckdose QUICK-CONNECT geneigt 16A 4p >50V grün 100-300Hz 10h, IP67 |
Anhänge
Datei
(pdb_001_Materialkonformitaet.pdf, 615.09 KB)
Datei
(pdb_DB_12835_de.pdf, 753.69 KB)
Datei
(pdb_CE_Steckdosen_16A.pdf, 151.29 KB)
Datei
(pdb_DB_12835_de_CH.pdf, 1.77 MB)
Datei
(pdb_DB_12835_en_GB.pdf, 1.77 MB)
Datei
(pdb_DB_12835_en_PL.pdf, 1.77 MB)
Datei
(pdb_DB_12835_fr_FR.pdf, 1.77 MB)
Datei
(pdb_60003212_BA_Wd_Ad_16A_32A_QC_447.pdf, 1.94 MB)
