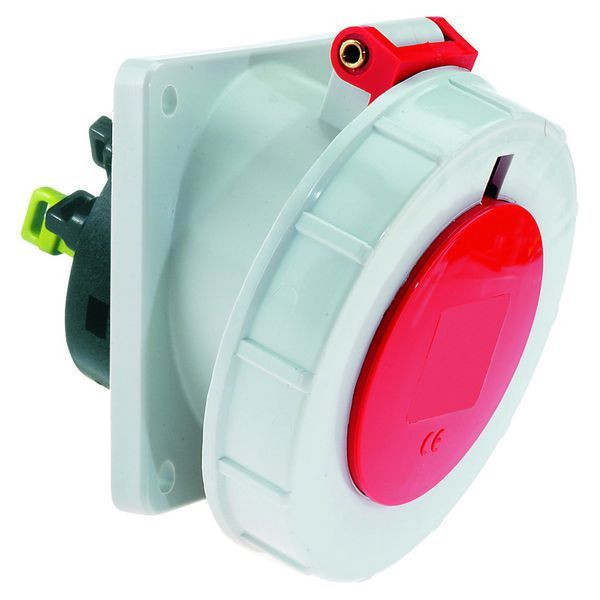

Abbildung ähnlich
03564397 BALS 12920 Anbausteckdose 16A4P400 6H
12920
4024941129206
12920
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Anbausteckdose QUICK-CONNECT TE geneigt
16A 4p (3P+PE) 400V (380 - 415V~) 6h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel rot RAL 3000, Bajonettring grau RAL 7035, Gehäuse grau RAL 7035
Gerätehöhe: 100 mm, Gerätebreite: 92 mm, Gerätetiefe: 98 mm
Flanschmaß vertikal: 100 mm, Flanschmaß horizontal: 92 mm
Bohrlochabstand vertikal: 85 mm, Bohrlochabstand horizontal: 77 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 20°
Merkmale
| Schutzart (IP) | IP67 |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 0,15 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 16 A |
| Anschlusstechnik | schraublose Klemme |
| Steckrichtung | abgewinkelt |
| Uhrzeit-Stellung | 6 h |
| Kennfarbe | rot |
| Spannung nach EN 60309-2 | 400 V (50+60 Hz) rot |
| RAL-Nummer | 3000 |
| Bohrlochabstand vertikal | 85 mm |
| Bohrlochabstand horizontal | 77 mm |
| Flanschmaß vertikal | 100 mm |
| Flanschmaß horizontal | 92 mm |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
| Kurzbeschreibung | Anbausteckdose QUICK-CONNECT TE geneigt 16A 4p 400V 6h, IP67 |
Anhänge
Datei
(pdb_001_Materialkonformitaet.pdf, 615.09 KB)
Datei
(pdb_DB_12920_de.pdf, 751.05 KB)
Datei
(pdb_CE_Steckdosen_16A.pdf, 151.29 KB)
Datei
(pdb_DB_12920_de_CH.pdf, 755.55 KB)
Datei
(pdb_DB_12920_en_GB.pdf, 755.66 KB)
Datei
(pdb_DB_12920_en_PL.pdf, 755.62 KB)
Datei
(pdb_DB_12920_fr_FR.pdf, 755.58 KB)
Datei
(pdb_60003212_BA_Wd_Ad_16A_32A_QC_434.pdf, 1.94 MB)
