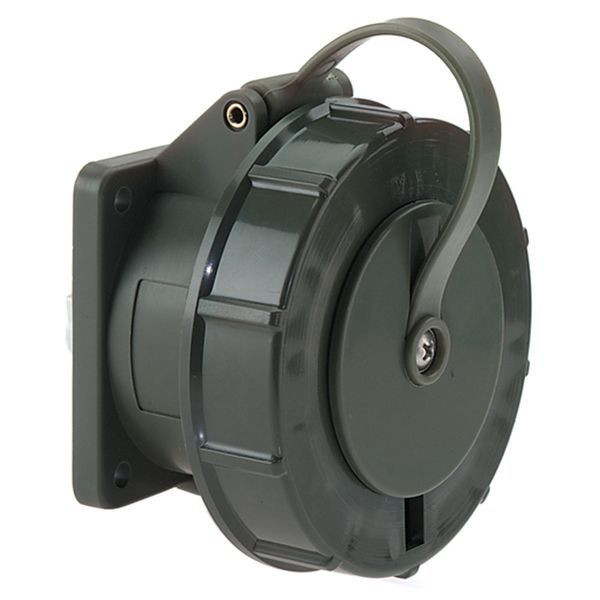

Abbildung ähnlich
03564443 BALS 13098 Anbausteckdose 16A3P50 2H
13098
4024941130981
13098
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Anbausteckdose QUICK-CONNECT TN gerade
16A 3p (2P+PE) >50V grün >300-500Hz (> 50V~) 2h IP67
Frequenz: über 300 bis einschließlich 500Hz
Technische Kennfarbe: bronzegrün RAL 6031-F9
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Bajonettring bronzegrün RAL 6031-F9, Klappdeckel bronzegrün RAL 6031-F9, Gehäuse bronzegrün RAL 6031-F9
Gerätehöhe: 78 mm, Gerätebreite: 75 mm, Gerätetiefe: 95 mm
Flanschmaß vertikal: 75 mm, Flanschmaß horizontal: 75 mm
Bohrlochabstand vertikal: 60 mm, Bohrlochabstand horizontal: 60 mm
Sonstige technische Eigenschaften: Der Bajonettdeckel ist mit einem Befestigungsband an dem Gehäuse befestigt
VG-Typ-Nr: VG 96919 AS 039
Merkmale
| Schutzart (IP) | IP67 |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 0,15 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 16 A |
| Anschlusstechnik | schraublose Klemme |
| Steckrichtung | gerade |
| Militärausführung | ja |
| Uhrzeit-Stellung | 2 h |
| Kennfarbe | grün |
| Spannung nach EN 60309-2 | 50-500 V (>300-500 Hz) grün |
| Bohrlochabstand vertikal | 60 mm |
| Bohrlochabstand horizontal | 60 mm |
| Flanschmaß vertikal | 75 mm |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
| Kurzbeschreibung | Anbausteckdose QUICK-CONNECT TN gerade 16A 3p >50V grün >300-500Hz 2h, IP67 |
