03564459 BALS 13186 Anbausteckdose 63 3 230 6H
13186
4024941131865
13186
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

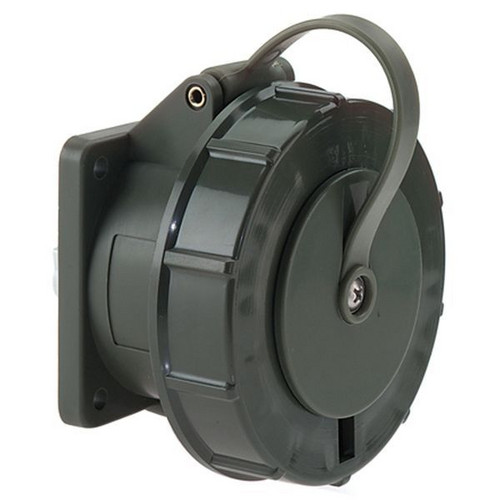

Anbausteckdose TN gerade
63A 3p (2P+PE) 230V (200 - 250V~) 6h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: bronzegrün RAL 6031-F9
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 25,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Bajonettring bronzegrün RAL 6031-F9, Klappdeckel bronzegrün RAL 6031-F9, Gehäuse bronzegrün RAL 6031-F9
Gerätehöhe: 114 mm, Gerätebreite: 111 mm, Gerätetiefe: 139 mm
Flanschmaß vertikal: 107 mm, Flanschmaß horizontal: 100 mm
Bohrlochabstand vertikal: 85 mm, Bohrlochabstand horizontal: 77 mm
Sonstige technische Eigenschaften: Ein Pilotkontakt ist vorhanden, Der Bajonettdeckel ist mit einem Befestigungsband an dem Gehäuse befestigt
VG-Typ-Nr: VG 96919 AS 047
Merkmale
Schutzart (IP) | IP67 |
Polzahl | 3 |
Verpackungseinheit | 1 |
Verpackungseinheit | 5 |
Gewicht | 0,5 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Werkstoff | Kunststoff |
IEC-Stromstärke | 63 A |
Anschlusstechnik | Schraubklemme |
Steckrichtung | gerade |
Militärausführung | ja |
Uhrzeit-Stellung | 6 h |
Kennfarbe | grün |
Spannung nach EN 60309-2 | 230 V (50+60 Hz) blau |
Bohrlochabstand vertikal | 85 mm |
Bohrlochabstand horizontal | 77 mm |
Flanschmaß vertikal | 107 mm |
Flanschmaß horizontal | 100 mm |
Oberflächenbehandlung der Kontakte | vernickelt |
Kontaktmaterial | CuZn |
Kurzbeschreibung | Anbausteckdose TN gerade 63A 3p 230V 6h, IP67 |
