Abbildung ähnlich
03564493 BALS 13658 Anbausteckdose 16A3P500 7H
13658
4024941136587
13658
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

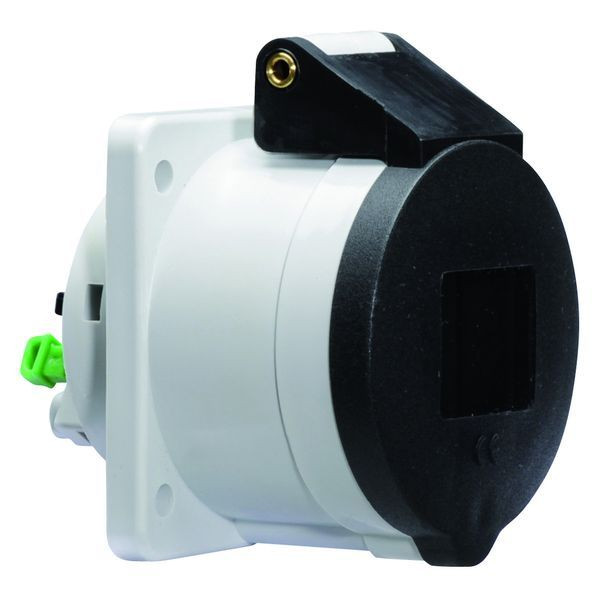

Anbausteckdose QUICK-CONNECT gerade
16A 3p (2P+PE) 500V (480 - 500V~) 7h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: schwarz RAL 9005
Kontaktträger/Kontakte: der Kontaktträger ist aus Polyamid, die Kontakte sind Messing blank
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel schwarz RAL 9005, Gehäuse grau RAL 7035
Gerätehöhe: 72 mm, Gerätebreite: 56 mm, Gerätetiefe: 89 mm
Flanschmaß vertikal: 56 mm, Flanschmaß horizontal: 56 mm
Bohrlochabstand vertikal: 44 mm, Bohrlochabstand horizontal: 44 mm
Merkmale
| Schutzart (IP) | IP44 |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 0,08 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| IEC-Stromstärke | 16 A |
| Uhrzeit-Stellung | 7 h |
| Werkstoff | Kunststoff |
| Anschlusstechnik | schraublose Klemme |
| Steckrichtung | gerade |
| Kennfarbe | schwarz |
| Spannung nach EN 60309-2 | 500 V (50+60 Hz) schwarz |
| RAL-Nummer | 9005 |
| Bohrlochabstand vertikal | 44 mm |
| Bohrlochabstand horizontal | 44 mm |
| Flanschmaß vertikal | 56 mm |
| Flanschmaß horizontal | 56 mm |
| Oberflächenbehandlung der Kontakte | unbehandelt |
| Kontaktmaterial | CuZn |
Anhänge
Datei
(pdb_001_Materialkonformitaet.pdf, 615.09 KB)
Datei
(pdb_DB_13658_de.pdf, 522.59 KB)
Datei
(pdb_CE_Steckdosen_16A.pdf, 151.29 KB)
Datei
(pdb_DB_13658_de_CH.pdf, 1.54 MB)
Datei
(pdb_DB_13658_en_GB.pdf, 1.54 MB)
Datei
(pdb_DB_13658_en_PL.pdf, 1.54 MB)
Datei
(pdb_DB_13658_fr_FR.pdf, 1.54 MB)
Datei
(pdb_60003212_BA_Wd_Ad_16A_32A_QC_87.pdf, 1.94 MB)
