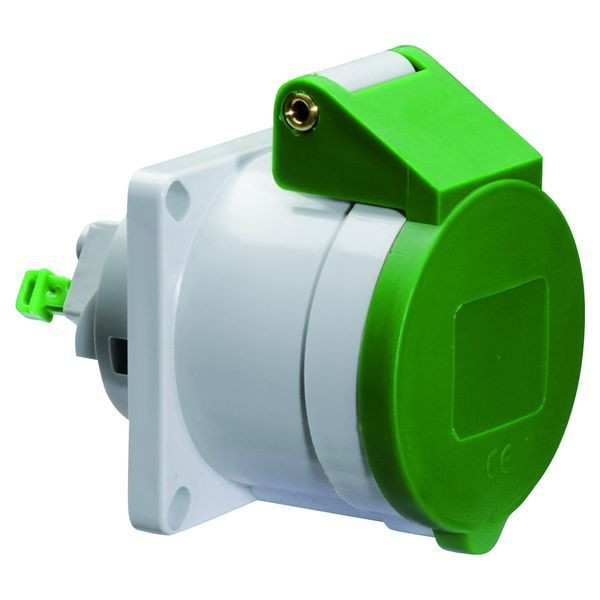

Abbildung ähnlich
03564505 BALS 13672 Anbausteckdose 16A3P50 2H
13672
4024941136723
13672
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Anbausteckdose QUICK-CONNECT gerade
16A 3p (2P+PE) >50V grün >300-500Hz (> 50V~) 2h IP44
Frequenz: über 300 bis einschließlich 500Hz
Technische Kennfarbe: grün RAL 6002
Kontaktträger/Kontakte: der Kontaktträger ist aus Polyamid, die Kontakte sind Messing blank
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel grün RAL 6002, Gehäuse grau RAL 7035
Gerätehöhe: 70 mm, Gerätebreite: 62 mm, Gerätetiefe: 86 mm
Flanschmaß vertikal: 62 mm, Flanschmaß horizontal: 62 mm
Bohrlochabstand vertikal: 47 mm, Bohrlochabstand horizontal: 47 mm
Merkmale
| Schutzart (IP) | IP44 |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 0,1 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 16 A |
| Anschlusstechnik | schraublose Klemme |
| Steckrichtung | gerade |
| Uhrzeit-Stellung | 2 h |
| Kennfarbe | grün |
| Spannung nach EN 60309-2 | 50-500 V (>300-500 Hz) grün |
| RAL-Nummer | 6002 |
| Bohrlochabstand vertikal | 47 mm |
| Bohrlochabstand horizontal | 47 mm |
| Flanschmaß vertikal | 62 mm |
| Flanschmaß horizontal | 62 mm |
| Oberflächenbehandlung der Kontakte | unbehandelt |
| Kontaktmaterial | CuZn |
