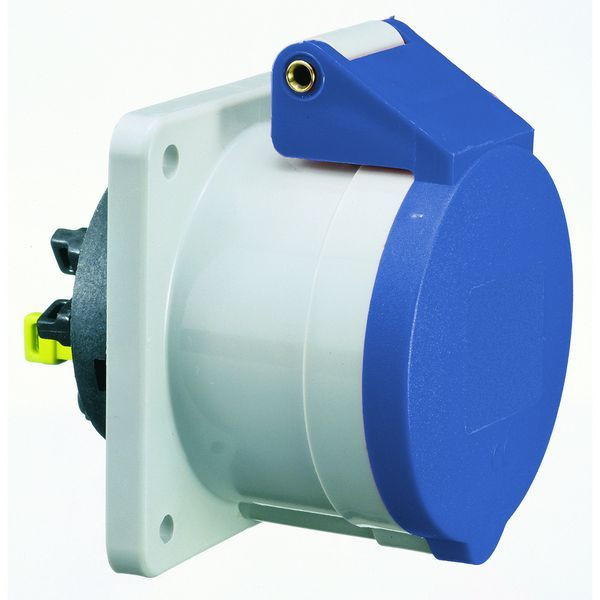

Abbildung ähnlich
03564522 BALS 13692 Anbausteckdose 16A4P230 9H
13692
4024941136921
13692
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Anbausteckdose QUICK-CONNECT gerade
16A 4p (3P+PE) 230V (200 - 250V~) 9h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: blau RAL 5015
Kontaktträger/Kontakte: der Kontaktträger ist aus Polyamid, die Kontakte sind Messing blank
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel blau RAL 5015, Gehäuse grau RAL 7035
Gerätehöhe: 82 mm, Gerätebreite: 75 mm, Gerätetiefe: 88 mm
Flanschmaß vertikal: 75 mm, Flanschmaß horizontal: 75 mm
Bohrlochabstand vertikal: 60 mm, Bohrlochabstand horizontal: 60 mm
Merkmale
| Schutzart (IP) | IP44 |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 0,12 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 16 A |
| Anschlusstechnik | schraublose Klemme |
| Steckrichtung | gerade |
| Uhrzeit-Stellung | 9 h |
| Kennfarbe | blau |
| Spannung nach EN 60309-2 | 230 V (50+60 Hz) blau |
| RAL-Nummer | 5015 |
| Bohrlochabstand vertikal | 60 mm |
| Bohrlochabstand horizontal | 60 mm |
| Flanschmaß vertikal | 75 mm |
| Oberflächenbehandlung der Kontakte | unbehandelt |
| Kontaktmaterial | CuZn |
Anhänge
Datei
(pdb_001_Materialkonformitaet.pdf, 615.09 KB)
Datei
(pdb_DB_13692_de.pdf, 712.77 KB)
Datei
(pdb_CE_Steckdosen_16A.pdf, 151.29 KB)
Datei
(pdb_DB_13692_de_CH.pdf, 1.93 MB)
Datei
(pdb_DB_13692_en_GB.pdf, 1.93 MB)
Datei
(pdb_DB_13692_en_PL.pdf, 1.93 MB)
Datei
(pdb_DB_13692_fr_FR.pdf, 1.93 MB)
Datei
(pdb_60003212_BA_Wd_Ad_16A_32A_QC_135.pdf, 1.94 MB)
