Abbildung ähnlich
03564533 BALS 13706 Anbausteckdose 32 3 50 10H
13706
4024941137065
13706
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

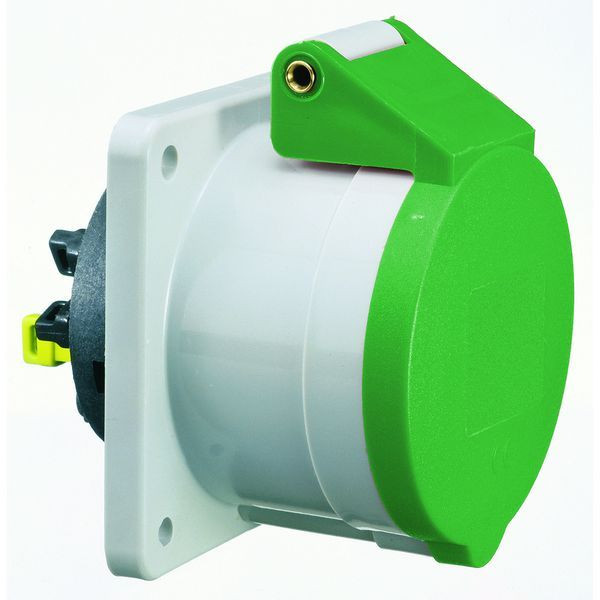

Anbausteckdose QUICK-CONNECT gerade
32A 3p (2P+PE) >50V grün 100-300Hz (> 50V~) 10h IP44
Frequenz: 100 bis einschließlich 300Hz
Technische Kennfarbe: grün RAL 6002
Kontaktträger/Kontakte: der Kontaktträger ist aus Polyamid, die Kontakte sind Messing blank
Maximaler Leiterquerschnitt: 10,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: sonstige
Gerätefarbe: Klappdeckel grün RAL 6002, Gehäuse grau RAL 7035
Gerätehöhe: 90 mm, Gerätebreite: 75 mm, Gerätetiefe: 89 mm
Flanschmaß vertikal: 75 mm, Flanschmaß horizontal: 75 mm
Bohrlochabstand vertikal: 60 mm, Bohrlochabstand horizontal: 60 mm
Merkmale
| Schutzart (IP) | IP44 |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 0,17 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 32 A |
| Anschlusstechnik | schraublose Klemme |
| Steckrichtung | gerade |
| Uhrzeit-Stellung | 10 h |
| Kennfarbe | grün |
| Spannung nach EN 60309-2 | 50-500 V (100-300 Hz) grün |
| RAL-Nummer | 6002 |
| Bohrlochabstand vertikal | 60 mm |
| Bohrlochabstand horizontal | 60 mm |
| Flanschmaß vertikal | 75 mm |
| Oberflächenbehandlung der Kontakte | unbehandelt |
| Kontaktmaterial | CuZn |
Anhänge
Datei
(pdb_001_Materialkonformitaet.pdf, 615.09 KB)
Datei
(pdb_DB_13706_de.pdf, 713.14 KB)
Datei
(pdb_CE_Steckdosen_32A.pdf, 150.97 KB)
Datei
(pdb_DB_13706_de_CH.pdf, 1.93 MB)
Datei
(pdb_DB_13706_en_GB.pdf, 1.93 MB)
Datei
(pdb_DB_13706_en_PL.pdf, 1.93 MB)
Datei
(pdb_DB_13706_fr_FR.pdf, 1.93 MB)
Datei
(pdb_60003212_BA_Wd_Ad_16A_32A_QC_134.pdf, 1.94 MB)
