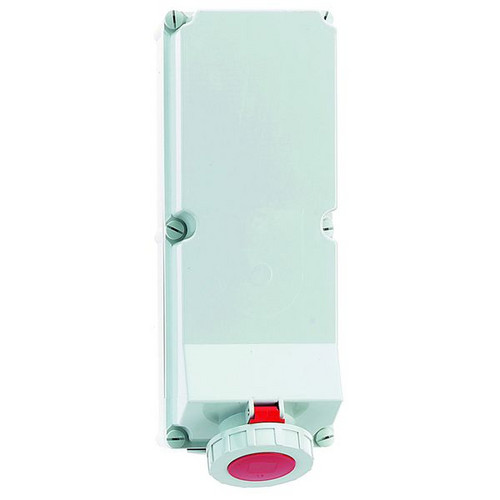

Abbildung ähnlich
03564583 BALS 15009 Wandsteckdose 125A5P400 6H
15009
4024941150095
15009
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Wandsteckdose TE abgesichert
125A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Gehäusegröße: 460x180 mm (HxB)
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 70,0 qmm (möglicherweise begrenzt durch eingesetzte Kabeleinführung)
Gehäusematerial: Polycarbonat
Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt
Absicherung: NH
Kabeleinführung: 1xM40 oben, 1xM40/M50 unten
Gerätefarbe: Klappdeckel rot RAL 3000, Bajonettring grau RAL 7035, Gehäuseschrauben grau RAL 7035, Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035
Gerätehöhe: 512 mm, Gerätebreite: 180 mm, Gerätetiefe: 210 mm
Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben und zweimal unten offen, Mit eingebauten Si-Lasttrennschalter NH00
Merkmale
| Schutzart (IP) | IP67 |
| Polzahl | 5 |
| Werkstoff des Gehäuses | Kunststoff |
| Verpackungseinheit | 1 |
| Gewicht | 4,03 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Schalter | ohne Ein-/Ausschalter |
| Absicherung | NH |
| IEC-Stromstärke | 125 A |
| Uhrzeit-Stellung | 6 h |
| Kennfarbe | rot |
| Spannung nach EN 60309-2 | 400 V (50+60 Hz) rot |
| Ausführung | Unterteil und Oberteil |
| Ausführung des Schalters | ohne |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
