03563744 BALS 1504 Wandsteckdose 16A3P230 6H
1504
4024941015042
1504
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

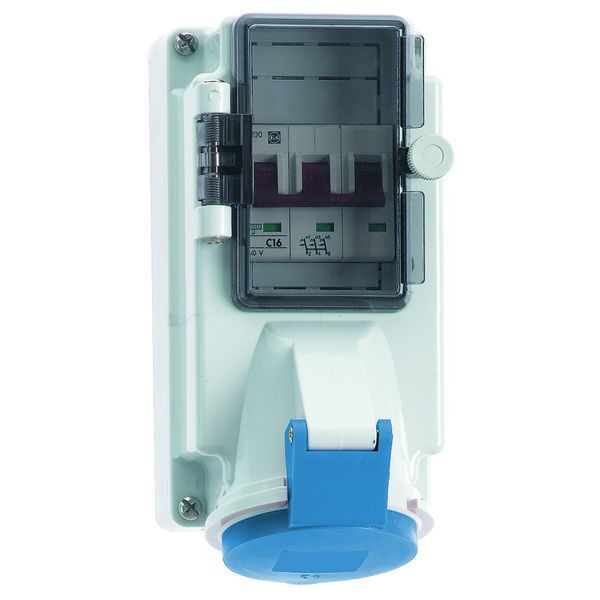

Wandsteckdose QUICK-CONNECT TE, abgesichert
16A 3p (2P+PE) 230V (200 - 250V~) 6h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: blau RAL 5015
Gehäusegröße: 170x90 mm (HxB)
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 4,0 qmm
Gehäusematerial: Polycarbonat
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Absicherung: Automat
Kabeleinführung: 1xM20 oben, 1xM25/20 unten
Gerätefarbe: Betätigungsklappe rauchtopas, Klappdeckel blau RAL 5015, Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035
Gerätehöhe: 188 mm, Gerätebreite: 90 mm, Gerätetiefe: 108 mm
Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben offen und zweimal unten verschlossen, Das Gehäuseunterteil ist um 180° drehbar, Mit eingebautem Leitungsschutzschalter C 1pol
Merkmale
| Schutzart (IP) | IP44 |
| Polzahl | 3 |
| Werkstoff des Gehäuses | Kunststoff |
| Verpackungseinheit | 1 |
| Gewicht | 0,56 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Schalter | ohne Ein-/Ausschalter |
| Absicherung | Automat |
| IEC-Stromstärke | 16 A |
| Uhrzeit-Stellung | 6 h |
| Kennfarbe | blau |
| Spannung nach EN 60309-2 | 230 V (50+60 Hz) blau |
| Ausführung | Unterteil und Oberteil |
| Ausführung des Schalters | ohne |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
