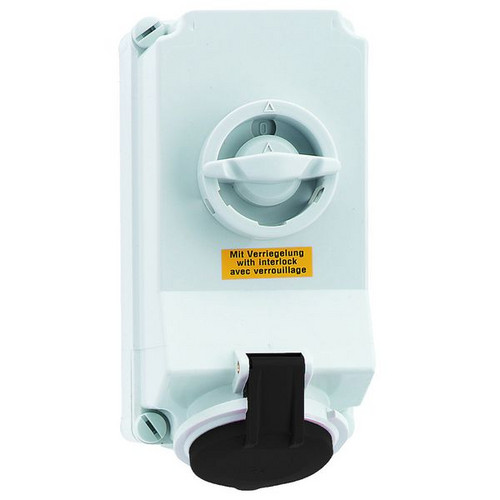

Abbildung ähnlich
03564638 BALS 16066 Wandsteckdose 32 4 500 7H
16066
4024941160667
16066
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Wandsteckdose abschaltbar, verriegelt
32A 4p (3P+PE) 500V (480 - 500V~) 7h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: schwarz RAL 9005
Gehäusegröße: 225x118 mm (HxB)
Kontaktträger/Kontakte: der Kontaktträger ist aus Polyamid, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 10,0 qmm
Gehäusematerial: Polycarbonat
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Absicherung: ohne
Kabeleinführung: 2xM25 oben, 2xM25 unten
Gerätefarbe: Klappdeckel schwarz RAL 9005, Gehäuseschrauben grau RAL 7035, Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035, Schalterknebel grau RAL 7035
Gerätehöhe: 251 mm, Gerätebreite: 118 mm, Gerätetiefe: 137 mm
Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben offen, einmal oben verschlossen, zweimal unten verschlossen, In 0-Stellung abschließbar für bis zu 3 Bügelschlösser mit einem Bügeldurchmesser bis 7mm
Merkmale
| Schutzart (IP) | IP44 |
| Polzahl | 4 |
| Werkstoff des Gehäuses | Kunststoff |
| Verpackungseinheit | 1 |
| Gewicht | 1,18 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Schalter | mechanische Verriegelung |
| IEC-Stromstärke | 32 A |
| Uhrzeit-Stellung | 7 h |
| Kennfarbe | schwarz |
| Spannung nach EN 60309-2 | 500 V (50+60 Hz) schwarz |
| Absicherung | ohne |
| Ausführung | Unterteil und Oberteil |
| Ausführung des Schalters | Sonderschalter |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
| Kurzbeschreibung | Wandsteckdose abschaltbar, verriegelt 32A 4p 500V 7h, IP44 |
Anhänge
Datei
(pdb_001_Materialkonformitaet.pdf, 615.09 KB)
Datei
(pdb_DB_16066_de.pdf, 669.73 KB)
Datei
(pdb_CE_Steckdosen_32A.pdf, 150.97 KB)
Datei
(pdb_DB_16066_de_CH.pdf, 673.07 KB)
Datei
(pdb_DB_16066_en_GB.pdf, 673.15 KB)
Datei
(pdb_DB_16066_en_PL.pdf, 673.11 KB)
Datei
(pdb_DB_16066_fr_FR.pdf, 673.13 KB)
Datei
(pdb_60003218_BA_Steckdosen_SchaltRiegel_303.pdf, 1.4 MB)
