03564706 BALS 17342 Wandsteckdose 63 4 500 7H
17342
4024941173421
17342
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

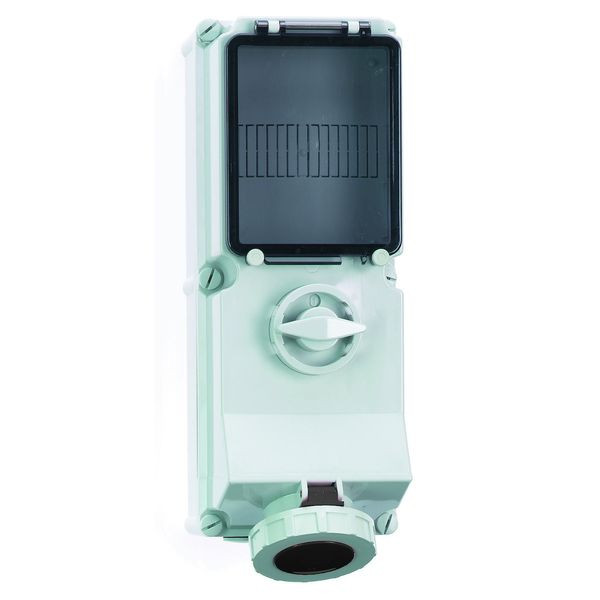

Wandsteckdose TE abschaltbar, abgesichert
63A 4p (3P+PE) 500V (480 - 500V~) 7h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: schwarz RAL 9005
Gehäusegröße: 460x180 mm (HxB)
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 25,0 qmm
Gehäusematerial: Polycarbonat
Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt
Absicherung: ohne
Kabeleinführung: 1xM40 oben, 1xM40/M32 unten
Gerätefarbe: Klappdeckel schwarz RAL 9005, Betätigungsklappe rauchtopas, Bajonettring grau RAL 7035, Gehäuseschrauben grau RAL 7035, Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035, Schalterknebel grau RAL 7035
Gerätehöhe: 503 mm, Gerätebreite: 180 mm, Gerätetiefe: 192 mm
Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben und zweimal unten offen, In 0-Stellung abschließbar für bis zu 4 Bügelschlösser mit einem Bügeldurchmesser bis 7mm, Im Gehäuseunterteil ist eine Tragschiene vorhanden, Eine Tragschiene für 8 Teilungseinheiten waagerecht ist unter der Betätigungsklappe vorhanden
Merkmale
Schutzart (IP) | IP67 |
Polzahl | 4 |
Werkstoff des Gehäuses | Kunststoff |
Verpackungseinheit | 1 |
Gewicht | 2,59 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Schalter | mit Ein-/Ausschalter ohne Verriegelung |
IEC-Stromstärke | 63 A |
Uhrzeit-Stellung | 7 h |
Kennfarbe | schwarz |
Spannung nach EN 60309-2 | 500 V (50+60 Hz) schwarz |
Absicherung | ohne |
Ausführung | Unterteil und Oberteil |
Ausführung des Schalters | Sonderschalter |
Oberflächenbehandlung der Kontakte | vernickelt |
Kontaktmaterial | CuZn |
