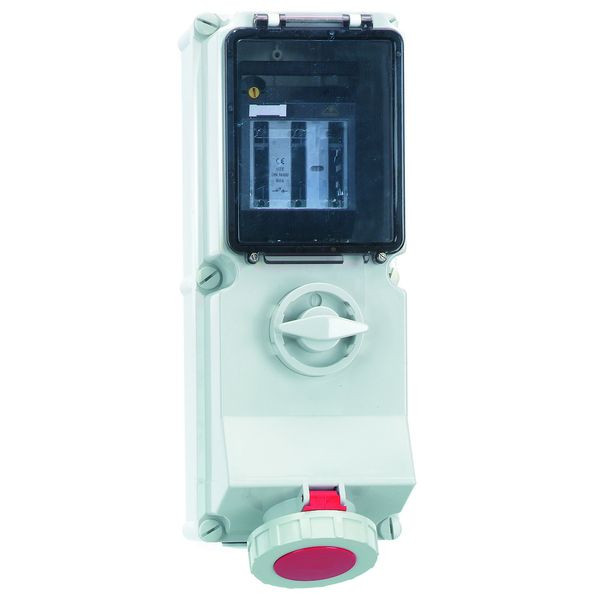

03563773 BALS 1796 Wandsteckdose 63A5P400 6H
1796
4024941017961
1796
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Wandsteckdose TE abschaltbar, abgesichert
63A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Gehäusegröße: 460x180 mm (HxB)
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 25,0 qmm
Gehäusematerial: Polycarbonat
Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt
Absicherung: NH
Kabeleinführung: 1xM40 oben, 1xM40/M32 unten
Gerätefarbe: Betätigungsklappe rauchtopas, Klappdeckel rot RAL 3000, Bajonettring grau RAL 7035, Gehäuseschrauben grau RAL 7035, Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035, Schalterknebel grau RAL 7035
Gerätehöhe: 503 mm, Gerätebreite: 180 mm, Gerätetiefe: 192 mm
Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben und zweimal unten offen, In 0-Stellung abschließbar für bis zu 4 Bügelschlösser mit einem Bügeldurchmesser bis 7mm, Mit eingebauten Si-Lasttrennschalter NH00
Merkmale
Schutzart (IP) | IP67 |
Polzahl | 5 |
Werkstoff des Gehäuses | Kunststoff |
Verpackungseinheit | 1 |
Gewicht | 3,87 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Schalter | mit Ein-/Ausschalter ohne Verriegelung |
Absicherung | NH |
IEC-Stromstärke | 63 A |
Uhrzeit-Stellung | 6 h |
Kennfarbe | rot |
Spannung nach EN 60309-2 | 400 V (50+60 Hz) rot |
Ausführung | Unterteil und Oberteil |
Ausführung des Schalters | Sonderschalter |
Oberflächenbehandlung der Kontakte | vernickelt |
Kontaktmaterial | CuZn |
