03564744 BALS 21063 Stecker 125 4 690 5H
21063
4024941210638
21063
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

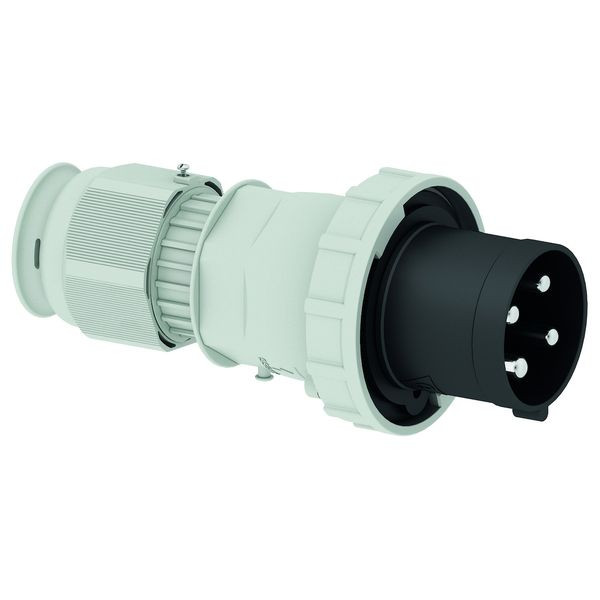

Stecker TE
125A 4p (3P+PE) 690V (600 - 690V~) 5h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: schwarz RAL 9005
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 50,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: Schraubklemmen als Rahmenklemmen
Kabeleinführung: mit Kabelverschraubung
Gerätefarbe: Betätigungsschieber grau RAL 7035, Kragen schwarz RAL 9005, Bajonettring grau RAL 7035, Gehäusehaube grau RAL 7035, Kabelverschraubung grau RAL 7035
Gerätehöhe: 273 mm, Gerätebreite: 126 mm, Gerätetiefe: 126 mm
Sonstige technische Eigenschaften: Für Kabel mit einem min. Durchmesser von 26mm bis max. Durchmesser 50mm, Die Verbindung der Gehäuseteile ist schraubenlos und wird durch einen Rastverschluß arretiert. Ein Öffnen mittels Schraubendreher ist möglich, Mit MULTI-GRIP TE Kabelverschraubung, integrierter Zugentlastung, zusätzlichen Wasserablauföffnungen und Arretierungsschraube
Merkmale
Schutzart (IP) | IP67 |
Polzahl | 4 |
Verpackungseinheit | 1 |
Verpackungseinheit | 5 |
Gewicht | 1,12 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Kabeleinführung | Verschraubung |
Werkstoff | Kunststoff |
IEC-Stromstärke | 125 A |
Anschlusstechnik | Schraubklemme |
Steckrichtung | gerade |
Uhrzeit-Stellung | 5 h |
Kennfarbe | schwarz |
Spannung nach EN 60309-2 | 600-690 V (50+60 Hz) schwarz |
RAL-Nummer | 9005 |
Oberflächenbehandlung der Kontakte | vernickelt |
Kontaktmaterial | CuZn |
Kurzbeschreibung | Stecker TE 125A 4p 690V 5h, IP67 |
Anhänge
Datei
(pdb_001_Materialkonformitaet.pdf, 615.09 KB)
Datei
(pdb_DB_21063_de.pdf, 282.16 KB)
Datei
(pdb_CE_Stecker_125A.pdf, 150.3 KB)
Datei
(pdb_DB_21063_de_CH.pdf, 1.49 MB)
Datei
(pdb_DB_21063_en_GB.pdf, 1.49 MB)
Datei
(pdb_DB_21063_en_PL.pdf, 1.49 MB)
Datei
(pdb_DB_21063_fr_FR.pdf, 1.49 MB)
Datei
(pdb_60003215_BA_St_Ku_63A_125A_Schraub_92.pdf, 2.22 MB)
Datei
(pdb_BALSREACH_DE.pdf, 247.49 KB)
