03564864 BALS 24201 Wandgerätestecker 125 4 500 7H
24201
4024941242011
24201
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

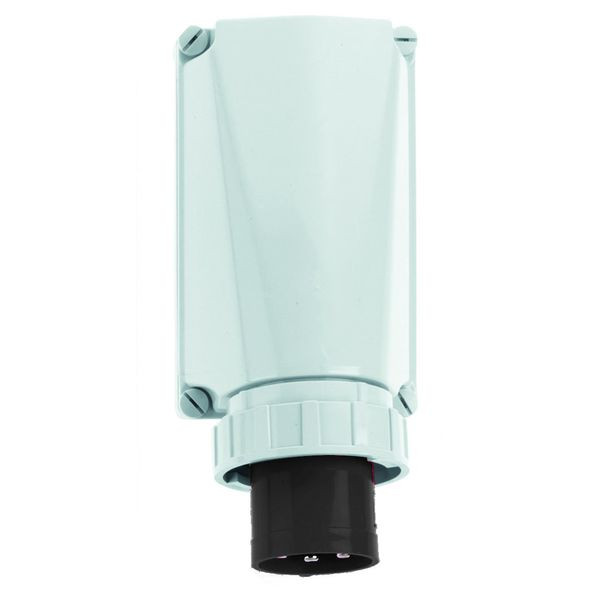

Wandgerätestecker
125A 4p (3P+PE) 500V (480 - 500V~) 7h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: schwarz RAL 9005
Gehäusegröße: 260x160 mm (HxB)
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 50,0 qmm
Gehäusematerial: Polycarbonat
Anschlusstechnik: Schraubklemmen als Rahmenklemmen
Kabeleinführung: 1xM50 von oben
Gerätefarbe: Kragen schwarz RAL 9005, Bajonettring grau RAL 7035, Gehäuseschrauben grau RAL 7035, Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035
Gerätehöhe: 366 mm, Gerätebreite: 160 mm, Gerätetiefe: 163 mm
Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben offen
Merkmale
Schutzart (IP) | IP67 |
Polzahl | 4 |
Verpackungseinheit | 1 |
Gewicht | 2,14 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Bauform | sonstige |
Werkstoff | Kunststoff |
IEC-Stromstärke | 125 A |
Anschlusstechnik | Schraubklemme |
Steckrichtung | abgewinkelt |
Uhrzeit-Stellung | 7 h |
Kennfarbe | schwarz |
Spannung nach EN 60309-2 | 500 V (50+60 Hz) schwarz |
RAL-Nummer | 9005 |
Oberflächenbehandlung der Kontakte | vernickelt |
Kontaktmaterial | CuZn |
Kurzbeschreibung | Wandgerätestecker 125A 4p 500V 7h, IP67 |
