03564873 BALS 24320 Wandgerätestecker 63A5P50 10H
24320
4024941962773
24320
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

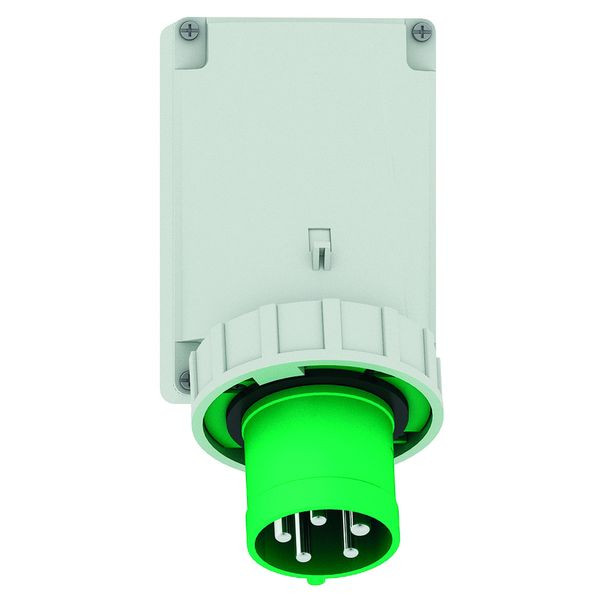

Wandgerätestecker
63A 5p (3P+N+PE) >50V grün 100-300Hz (> 50V~) 10h IP67
Frequenz: 100 bis einschließlich 300Hz
Technische Kennfarbe: grün RAL 6002
Gehäusegröße: 170x118 mm (HxB)
Kontaktträger/Kontakte: der Kontaktträger ist aus Polyamid, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 16,0 qmm
Gehäusematerial: Polycarbonat
Anschlusstechnik: mit Schraubklemme
Kabeleinführung: 1xM40 oben, 2xM32 unten
Gerätefarbe: Bajonettring grau RAL 7035, Gehäuseunterteil grau RAL 7035, Gehäuseoberteil grau RAL 7035, Kragen grün RAL 6002
Gerätehöhe: 259 mm, Gerätebreite: 118 mm, Gerätetiefe: 174 mm
Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben offen und zweimal unten verschlossen, Das Gehäuseunterteil ist um 180° drehbar
Merkmale
Schutzart (IP) | IP67 |
Polzahl | 5 |
Verpackungseinheit | 1 |
Verpackungseinheit | 5 |
Gewicht | 1,09 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Bauform | sonstige |
Werkstoff | Kunststoff |
IEC-Stromstärke | 63 A |
Anschlusstechnik | Schraubklemme |
Steckrichtung | abgewinkelt |
Uhrzeit-Stellung | 10 h |
Kennfarbe | grün |
Spannung nach EN 60309-2 | 50-500 V (100-300 Hz) grün |
RAL-Nummer | 6002 |
Oberflächenbehandlung der Kontakte | vernickelt |
Kontaktmaterial | CuZn |
Kurzbeschreibung | Wandgerätestecker 63A 5p >50V grün 100-300Hz 10h, IP67 |
