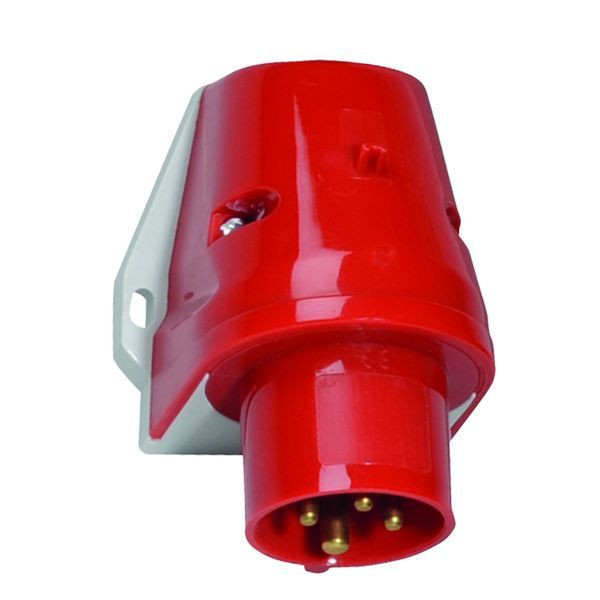

Abbildung ähnlich
02582582 BALS 24392 Wandgerätestecker QC 16A 4p 400V
24392
4024941243926
24392
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Wandgerätestecker QUICK-CONNECT
16A 4p (3P+PE) 400V (380 - 415V~) 6h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Gehäusegröße: 90x87 mm (HxB)
Kontaktträger/Kontakte: der Kontaktträger ist aus Polyamid, die Kontakte sind Messing blank
Maximaler Leiterquerschnitt: 2,5 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik mit Käfigzugfederklemmen
Kabeleinführung: 1xM25 oben
Gerätefarbe: Gehäuseoberteil rot RAL 3000, Kragen rot RAL 3000, Gehäuseunterteil grau RAL 7035
Gerätehöhe: 120 mm, Gerätebreite: 87 mm, Gerätetiefe: 83 mm
Sonstige technische Eigenschaften: Die Leitungseinführung ist einmal oben offen und einmal im Boden verschlossen
Merkmale
| Schutzart (IP) | IP44 |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 0,18 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85366990 |
| IEC-Stromstärke | 16 A |
| Uhrzeit-Stellung | 6 h |
| Bauform | sonstige |
| Werkstoff | Kunststoff |
| Anschlusstechnik | schraublose Klemme |
| Steckrichtung | abgewinkelt |
| Kennfarbe | rot |
| Spannung nach EN 60309-2 | 400 V (50+60 Hz) rot |
| RAL-Nummer | 3000 |
| Oberflächenbehandlung der Kontakte | unbehandelt |
| Kontaktmaterial | CuZn |
Anhänge
Datei
(pdb_001_Materialkonformitaet.pdf, 615.09 KB)
Datei
(pdb_DB_24392_de.pdf, 751.74 KB)
Datei
(pdb_CE_Geraetestecker_16A.pdf, 155.15 KB)
Datei
(pdb_DB_24392_de_CH.pdf, 1.96 MB)
Datei
(pdb_DB_24392_en_GB.pdf, 1.96 MB)
Datei
(pdb_DB_24392_en_PL.pdf, 1.96 MB)
Datei
(pdb_DB_24392_fr_FR.pdf, 1.96 MB)
Datei
(pdb_60003212_BA_Wd_Ad_16A_32A_QC_565.pdf, 1.94 MB)
