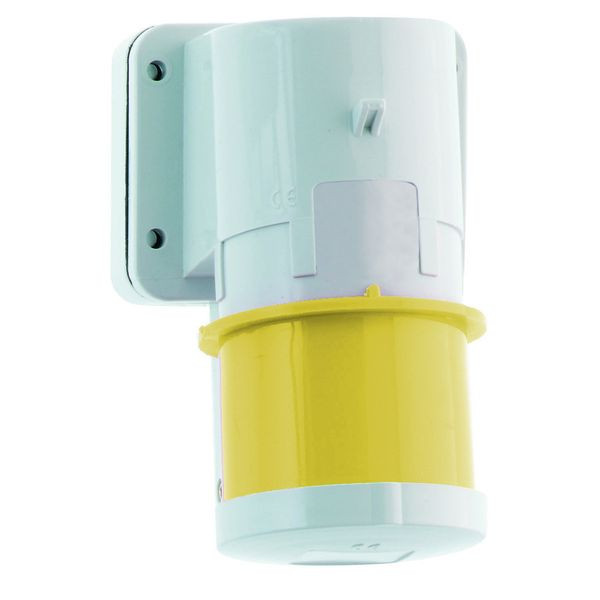

Abbildung ähnlich
03563871 BALS 2625 Aufbaugerätestecker 16A3P110 4H
2625
4024941026253
2625
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Aufbaugerätestecker
16A 3p (2P+PE) 110V (100 - 130V~) 4h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: gelb RAL 1012
Kontaktträger/Kontakte: der Kontaktträger ist aus Polyamid, die Kontakte sind Messing blank
Maximaler Leiterquerschnitt: 2,5 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: mit Schraubklemme
Kabeleinführung: sonstige
Gerätefarbe: Kragen gelb RAL 1012, Klappdeckel grau RAL 7035, Gehäuse grau RAL 7035
Gerätehöhe: 132 mm, Gerätebreite: 74 mm, Gerätetiefe: 80 mm
Flanschmaß vertikal: 84 mm, Flanschmaß horizontal: 74 mm
Bohrlochabstand vertikal: 64 mm, Bohrlochabstand horizontal: 58 mm
Sonstige technische Eigenschaften: Der Klappdeckel ist selbstschließend
Merkmale
| Schutzart (IP) | IP44 |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 0,16 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Bauform | Aufbaugerätestecker |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 16 A |
| Anschlusstechnik | Schraubklemme |
| Steckrichtung | abgewinkelt |
| Uhrzeit-Stellung | 4 h |
| Kennfarbe | gelb |
| Spannung nach EN 60309-2 | 110 V (50+60 Hz) gelb |
| RAL-Nummer | 1012 |
| Oberflächenbehandlung der Kontakte | unbehandelt |
| Kontaktmaterial | CuZn |
