03563906 BALS 2740 Anbaugerätestecker 125 4 400 6H
2740
4024941027403
2740
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

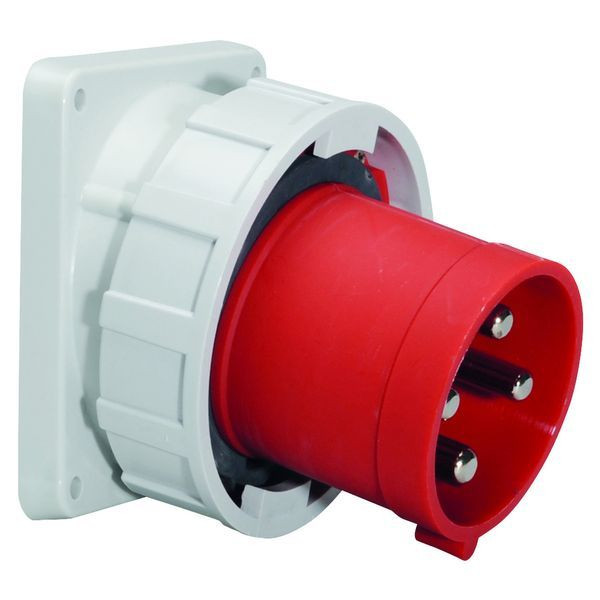

Anbaugerätestecker TE geneigt
125A 4p (3P+PE) 400V (380 - 415V~) 6h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 50,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: Schraubklemmen als Rahmenklemmen
Kabeleinführung: sonstige
Gerätefarbe: Kragen rot RAL 3000, Bajonettring grau RAL 7035, Gehäuse grau RAL 7035
Gerätehöhe: 125 mm, Gerätebreite: 136 mm, Gerätetiefe: 150 mm
Flanschmaß vertikal: 130 mm, Flanschmaß horizontal: 120 mm
Bohrlochabstand vertikal: 108 mm, Bohrlochabstand horizontal: 100 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 10°
Merkmale
Schutzart (IP) | IP67 |
Polzahl | 4 |
Verpackungseinheit | 1 |
Verpackungseinheit | 5 |
Gewicht | 1,02 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Bauform | Anbaugerätestecker |
Werkstoff | Kunststoff |
IEC-Stromstärke | 125 A |
Anschlusstechnik | Schraubklemme |
Steckrichtung | abgewinkelt |
Uhrzeit-Stellung | 6 h |
Kennfarbe | rot |
Spannung nach EN 60309-2 | 400 V (50+60 Hz) rot |
RAL-Nummer | 3000 |
Oberflächenbehandlung der Kontakte | vernickelt |
Kontaktmaterial | CuZn |
