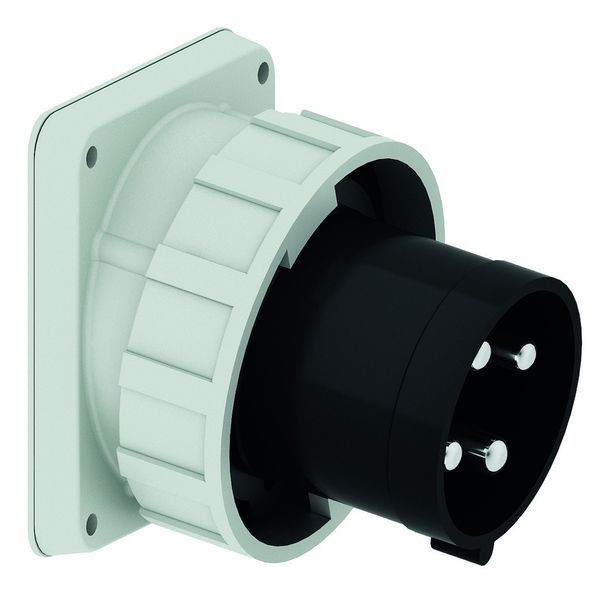

Abbildung ähnlich
03563907 BALS 2741 Anbaugerätestecker 125 4 500 7H
2741
4024941027410
2741
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Anbaugerätestecker TE geneigt
125A 4p (3P+PE) 500V (480 - 500V~) 7h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: schwarz RAL 9005
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 50,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: Schraubklemmen als Rahmenklemmen
Kabeleinführung: sonstige
Gerätefarbe: Kragen schwarz RAL 9005, Bajonettring grau RAL 7035, Gehäuse grau RAL 7035
Gerätehöhe: 125 mm, Gerätebreite: 136 mm, Gerätetiefe: 150 mm
Flanschmaß vertikal: 130 mm, Flanschmaß horizontal: 120 mm
Bohrlochabstand vertikal: 108 mm, Bohrlochabstand horizontal: 100 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 10°
Merkmale
| Schutzart (IP) | IP67 |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 1 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Bauform | Anbaugerätestecker |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 125 A |
| Anschlusstechnik | Schraubklemme |
| Steckrichtung | abgewinkelt |
| Uhrzeit-Stellung | 7 h |
| Kennfarbe | schwarz |
| Spannung nach EN 60309-2 | 500 V (50+60 Hz) schwarz |
| RAL-Nummer | 9005 |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
Anhänge
Datei
(pdb_001_Materialkonformitaet.pdf, 615.09 KB)
Datei
(pdb_DB_2741_de.pdf, 660.13 KB)
Datei
(pdb_CE_Geraetestecker_125A.pdf, 151.17 KB)
Datei
(pdb_DB_2741_de_CH.pdf, 1.89 MB)
Datei
(pdb_DB_2741_en_GB.pdf, 1.89 MB)
Datei
(pdb_DB_2741_en_PL.pdf, 1.89 MB)
Datei
(pdb_DB_2741_fr_FR.pdf, 1.89 MB)
Datei
(pdb_60003216_BA_Wd_Ad_63A_125A_Schraub_44.pdf, 2.07 MB)
Datei
(pdb_BALSREACH_DE.pdf, 247.49 KB)
