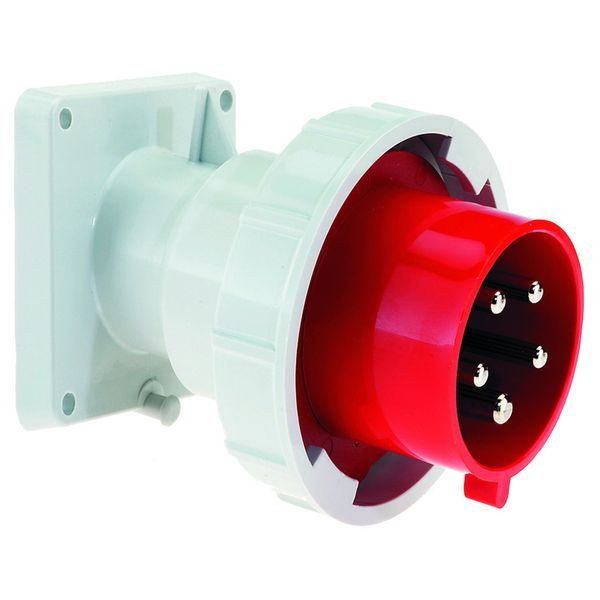

Abbildung ähnlich
03563918 BALS 2793 Anbaugerätestecker 16A5P400 6H
2793
4024941027939
2793
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Anbaugerätestecker QUICK-CONNECT TE geneigt
16A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 2,5 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik mit Käfigzugfederklemmen
Kabeleinführung: sonstige
Gerätefarbe: Kragen rot RAL 3000, Bajonettring grau RAL 7035, Gehäuse grau RAL 7035
Gerätehöhe: 99 mm, Gerätebreite: 86,5 mm, Gerätetiefe: 115 mm
Flanschmaß vertikal: 85 mm, Flanschmaß horizontal: 85 mm
Bohrlochabstand vertikal: 70 mm, Bohrlochabstand horizontal: 70 mm
Sonstige technische Eigenschaften: Die Neigung beträgt 10°
Merkmale
| Schutzart (IP) | IP67 |
| Polzahl | 5 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 0,23 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Bauform | Anbaugerätestecker |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 16 A |
| Anschlusstechnik | schraublose Klemme |
| Steckrichtung | abgewinkelt |
| Uhrzeit-Stellung | 6 h |
| Kennfarbe | rot |
| Spannung nach EN 60309-2 | 400 V (50+60 Hz) rot |
| RAL-Nummer | 3000 |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
Anhänge
Datei
(pdb_001_Materialkonformitaet.pdf, 615.09 KB)
Datei
(pdb_DB_2793_de.pdf, 722.19 KB)
Datei
(pdb_CE_Geraetestecker_16A.pdf, 155.15 KB)
Datei
(pdb_DB_2793_de_CH.pdf, 728.29 KB)
Datei
(pdb_DB_2793_en_GB.pdf, 728.33 KB)
Datei
(pdb_DB_2793_en_PL.pdf, 728.28 KB)
Datei
(pdb_DB_2793_fr_FR.pdf, 728.34 KB)
Datei
(pdb_60003212_BA_Wd_Ad_16A_32A_QC_0.pdf, 1.94 MB)
