Abbildung ähnlich
03564982 BALS 28003 Flanschgerätestecker 16A4P110 4H
28003
4024941280037
28003
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

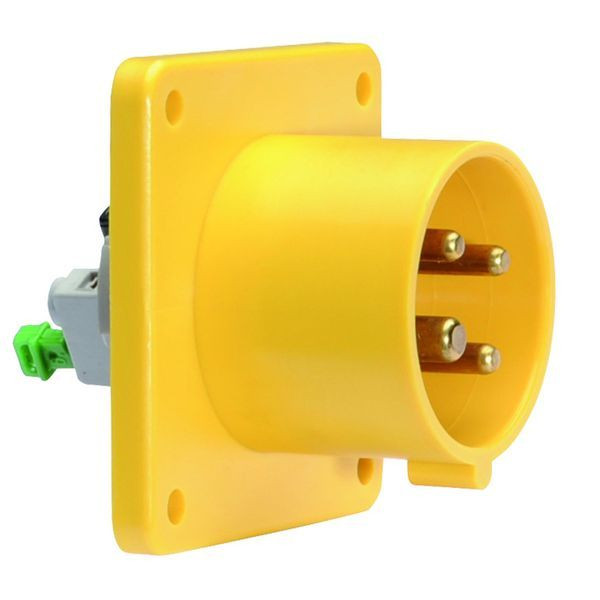

Flanschgerätestecker QUICK-CONNECT gerade
16A 4p (3P+PE) 110V (100 - 130V~) 4h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: gelb RAL 1012
Kontaktträger/Kontakte: der Kontaktträger ist aus Polyamid, die Kontakte sind Messing blank
Maximaler Leiterquerschnitt: 2,5 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik mit Käfigzugfederklemmen
Kabeleinführung: sonstige
Gerätefarbe: Gehäuse gelb RAL 1012
Gerätehöhe: 75 mm, Gerätebreite: 75 mm, Gerätetiefe: 79 mm
Flanschmaß vertikal: 75 mm, Flanschmaß horizontal: 75 mm
Bohrlochabstand vertikal: 60 mm, Bohrlochabstand horizontal: 60 mm
Sonstige technische Eigenschaften: Bei Anwendung dieses Gerätesteckers ist eine Haltenase vorzusehen, Kragen in der Flanschmitte
Merkmale
| Schutzart (IP) | IP44 |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 0,13 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Bauform | Anbaugerätestecker |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 16 A |
| Anschlusstechnik | schraublose Klemme |
| Steckrichtung | gerade |
| Uhrzeit-Stellung | 4 h |
| Kennfarbe | gelb |
| Spannung nach EN 60309-2 | 110 V (50+60 Hz) gelb |
| RAL-Nummer | 1012 |
| Oberflächenbehandlung der Kontakte | unbehandelt |
| Kontaktmaterial | CuZn |
Anhänge
Datei
(pdb_001_Materialkonformitaet.pdf, 615.09 KB)
Datei
(pdb_DB_28003_de.pdf, 720.68 KB)
Datei
(pdb_CE_Geraetestecker_16A.pdf, 155.15 KB)
Datei
(pdb_DB_28003_de_CH.pdf, 1.93 MB)
Datei
(pdb_DB_28003_en_GB.pdf, 1.93 MB)
Datei
(pdb_DB_28003_en_PL.pdf, 1.93 MB)
Datei
(pdb_DB_28003_fr_FR.pdf, 1.93 MB)
Datei
(pdb_60003212_BA_Wd_Ad_16A_32A_QC_538.pdf, 1.94 MB)
