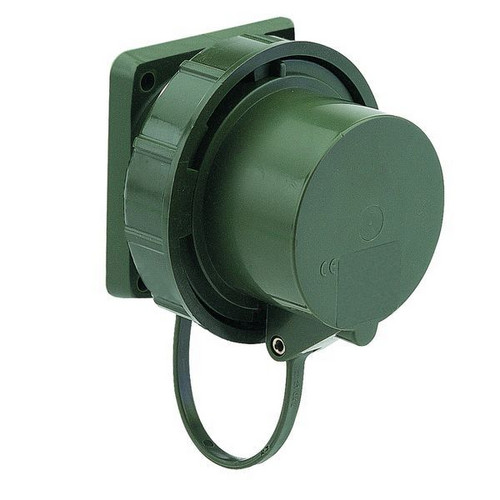

03564993 BALS 28045 Anbaugerätestecker 125A5P400 6H
28045
4024941280457
28045
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Anbaugerätestecker, gerade TN Ausführung
125A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: bronzegrün RAL 6031-F9
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 50,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: Schraubklemmen als Rahmenklemmen
Kabeleinführung: sonstige
Gerätefarbe: Bajonettring bronzegrün RAL 6031-F9, Kragen bronzegrün RAL 6031-F9, Verschlusshaube bronzegrün RAL 6031-F09, Gehäuse bronzegrün RAL 6031-F9, Flansch bronzegrün RAL 6031-F09
Gerätehöhe: 126 mm, Gerätebreite: 125 mm, Gerätetiefe: 151 mm
Flanschmaß vertikal: 120 mm, Flanschmaß horizontal: 120 mm
Bohrlochabstand vertikal: 100 mm, Bohrlochabstand horizontal: 100 mm
Sonstige technische Eigenschaften: Mit Verschlußhaube
VG-Typ-Nr: VG 96919 AP 013, Versorgungs-Nr.: 5935-12-381-9980
Merkmale
Schutzart (IP) | IP67 |
Polzahl | 5 |
Verpackungseinheit | 1 |
Verpackungseinheit | 5 |
Gewicht | 0,17 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Bauform | Anbaugerätestecker |
Werkstoff | Kunststoff |
IEC-Stromstärke | 125 A |
Anschlusstechnik | Schraubklemme |
Steckrichtung | gerade |
Militärausführung | ja |
Uhrzeit-Stellung | 6 h |
Kennfarbe | grün |
Spannung nach EN 60309-2 | 400 V (50+60 Hz) rot |
Oberflächenbehandlung der Kontakte | vernickelt |
Kontaktmaterial | CuZn |
