Abbildung ähnlich
03563935 BALS 2880 Flanschgerätestecker 63 3 110 4H
2880
4024941028806
2880
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

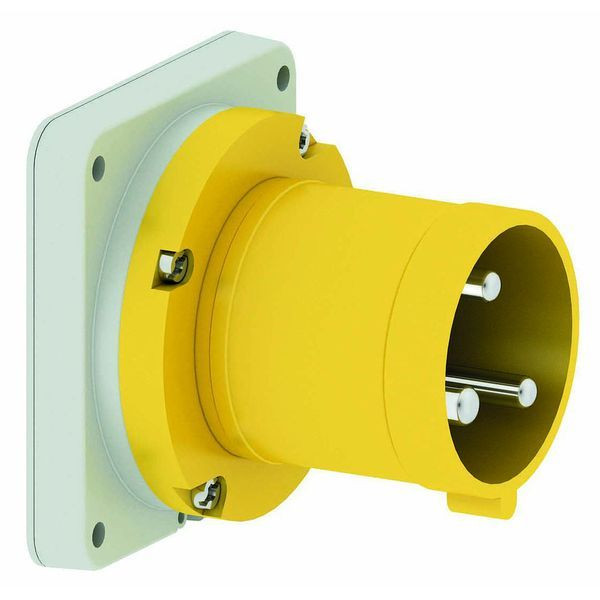

Flanschgerätestecker TE gerade
63A 3p (2P+PE) 110V (100 - 130V~) 4h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: gelb RAL 1012
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 16,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: Schraubklemmen als Rahmenklemmen
Kabeleinführung: sonstige
Gerätefarbe: Kragen gelb RAL 1012, Gehäuse grau RAL 7035
Gerätehöhe: 105 mm, Gerätebreite: 100 mm, Gerätetiefe: 114 mm
Flanschmaß vertikal: 110 mm, Flanschmaß horizontal: 106 mm
Bohrlochabstand vertikal: 90 mm, Bohrlochabstand horizontal: 90 mm
Sonstige technische Eigenschaften: Bei Anwendung dieses Gerätesteckers ist eine Haltenase vorzusehen, Kragen in der Flanschmitte
Merkmale
| Schutzart (IP) | IP44 |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 0,46 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Bauform | Anbaugerätestecker |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 63 A |
| Anschlusstechnik | Schraubklemme |
| Steckrichtung | gerade |
| Uhrzeit-Stellung | 4 h |
| Kennfarbe | gelb |
| Spannung nach EN 60309-2 | 110 V (50+60 Hz) gelb |
| RAL-Nummer | 1012 |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
Anhänge
Datei
(pdb_001_Materialkonformitaet.pdf, 615.09 KB)
Datei
(pdb_DB_2880_de.pdf, 572.47 KB)
Datei
(pdb_CE_Geraetestecker_63A.pdf, 151.79 KB)
Datei
(pdb_DB_2880_de_CH.pdf, 1.78 MB)
Datei
(pdb_DB_2880_en_GB.pdf, 1.78 MB)
Datei
(pdb_DB_2880_en_PL.pdf, 1.78 MB)
Datei
(pdb_DB_2880_fr_FR.pdf, 1.78 MB)
Datei
(pdb_60003216_BA_Wd_Ad_63A_125A_Schraub_40.pdf, 2.07 MB)
Datei
(pdb_BALSREACH_DE.pdf, 247.49 KB)
