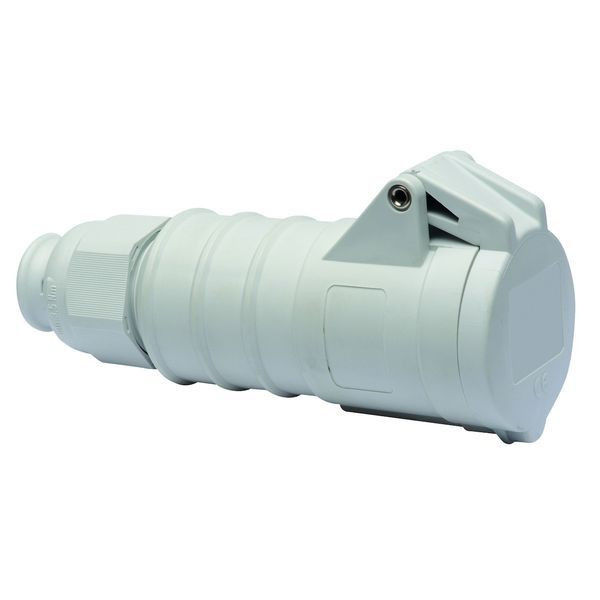

Abbildung ähnlich
03565343 BALS 310068 Kupplung 16A5P50 1H
310068
4024941019651
310068
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Kupplung QUICK-CONNECT TE
16A 5p (3P+N+PE) >50V grau (> 50V - Alle nicht durch andere Anordnungen abgedeckten Nennspannungen und/oder Frequenzen. Diese Uhrzeitstellung kann zusätzlich in speziellen Anwendungen, bei denen eine Unterscheidung zu standardisierten Positionen benötigt wird, genutzt werden.) 1h IP44
Technische Kennfarbe: grau RAL 7035
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 2,5 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt
Kabeleinführung: mit Kabelverschraubung
Gerätefarbe: Klappdeckel grau RAL 7035, Kabelverschraubung grau RAL 7035, Gehäuse grau RAL 7035
Gerätehöhe: 173 mm, Gerätebreite: 65 mm, Gerätetiefe: 86 mm
Sonstige technische Eigenschaften: Für Kabel mit einem min. Durchmesser von 10mm bis max. Durchmesser 21mm, Mit MULTI-GRIP TE Kabelverschraubung, integrierter Zugentlastung, zusätzlichen Wasserablauföffnungen und Arretierungsschraube
Merkmale
| Schutzart (IP) | IP44 |
| Polzahl | 5 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 0,2 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Kabeleinführung | Verschraubung |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 16 A |
| Anschlusstechnik | schraublose Klemme |
| Steckrichtung | gerade |
| Uhrzeit-Stellung | 1 h |
| Kennfarbe | grau |
| Spannung nach EN 60309-2 | >50 V grau |
| RAL-Nummer | 7035 |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
| Kurzbeschreibung | Kupplung QUICK-CONNECT TE 16A 5p >50V grau 1h, IP44 |
