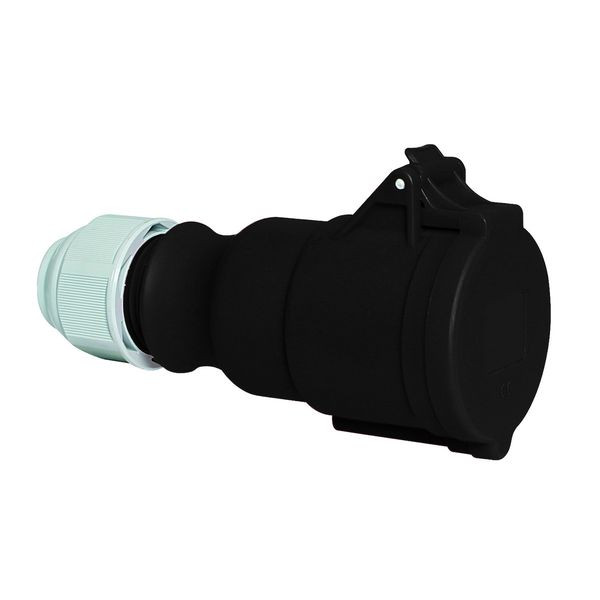

Abbildung ähnlich
03565462 BALS 31023-TLS Kupplung 32A5P500 7H
31023-TLS
4024941005760
31023-TLS
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Kupplung TLS mit MULTI-GRIP Verschraubung
32A 5p (3P+N+PE) 500V (277/480 - 288/500V~) 7h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: schwarz RAL 9005
Kontaktträger/Kontakte: der Kontaktträger ist aus Polyamid, die Kontakte sind Messing blank
Maximaler Leiterquerschnitt: 6,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: mit Schraubklemme
Kabeleinführung: mit Kabelverschraubung
Gerätefarbe: Gehäuse schwarz RAL 9005, Klappdeckel schwarz RAL 9005, Kabelverschraubung grau RAL 7035
Gerätehöhe: 184 mm, Gerätebreite: 73 mm, Gerätetiefe: 102 mm
Sonstige technische Eigenschaften: Das Gehäuse ist einteilig, Mit MULTI-GRIP Kabelverschraubung und integrierter Zugentlastung, Für Kabel mit einem min. Durchmesser von 11mm bis max. Durchmesser 23mm
Merkmale
| Schutzart (IP) | IP44 |
| Polzahl | 5 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 0,3 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Kabeleinführung | Verschraubung |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 32 A |
| Anschlusstechnik | Schraubklemme |
| Steckrichtung | gerade |
| Uhrzeit-Stellung | 7 h |
| Kennfarbe | schwarz |
| Spannung nach EN 60309-2 | 500 V (50+60 Hz) schwarz |
| RAL-Nummer | 9005 |
| Oberflächenbehandlung der Kontakte | unbehandelt |
| Kontaktmaterial | CuZn |
