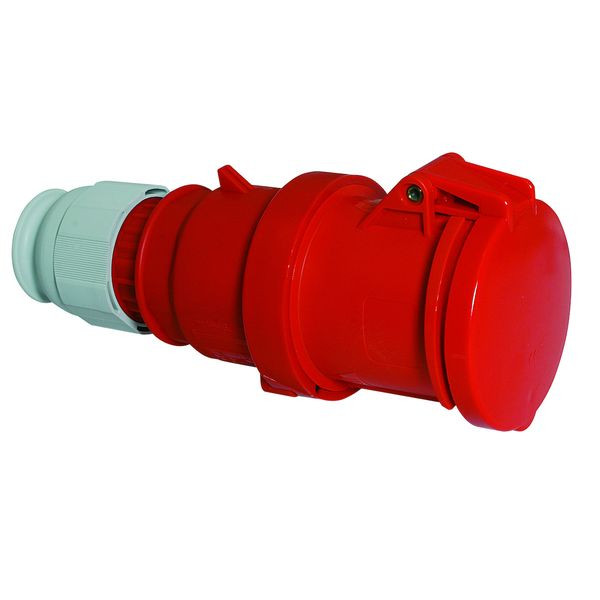

Abbildung ähnlich
02582649 BALS 310494 Kupplung QC Plus 63A 5p 400V
310494
310494
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Kupplung QUICK-CONNECT TE
63A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 16,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: schraublose Federklemmtechnik mit Rahmenklemmen und Kontex-Kontakt
Kabeleinführung: mit Kabelverschraubung
Gerätefarbe: Gehäusehaube rot RAL 3000, Kragen rot RAL 3000, Klappdeckel rot RAL 3000, Kabelverschraubung grau RAL 7035
Gerätehöhe: 252 mm, Gerätebreite: 97 mm, Gerätetiefe: 109 mm
Sonstige technische Eigenschaften: Für Kabel mit einem min. Durchmesser von 16mm bis max. Durchmesser 36mm, Die Verbindung der Gehäuseteile ist schraubenlos und wird durch einen Rastverschluß arretiert. Ein Öffnen mittels Schraubendreher ist möglich, Mit MULTI-GRIP TE Kabelverschraubung, integrierter Zugentlastung, zusätzlichen Wasserablauföffnungen und Arretierungsschraube
Merkmale
| Schutzart (IP) | IP44 |
| Polzahl | 5 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 0,78 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Kabeleinführung | Verschraubung |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 63 A |
| Anschlusstechnik | schraublose Klemme |
| Steckrichtung | gerade |
| Uhrzeit-Stellung | 6 h |
| Kennfarbe | rot |
| Spannung nach EN 60309-2 | 400 V (50+60 Hz) rot |
| RAL-Nummer | 3000 |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
| Kurzbeschreibung | Kupplung QUICK-CONNECT TE 63A 5p 400V 6h, IP44 |
Anhänge
Datei
(pdb_001_Materialkonformitaet.pdf, 615.09 KB)
Datei
(pdb_DB_310494_de.pdf, 530.17 KB)
Datei
(pdb_CE_Kupplungen_63A.pdf, 150.4 KB)
Datei
(pdb_DB_310494_de_CH.pdf, 535.35 KB)
Datei
(pdb_DB_310494_en_GB.pdf, 535.29 KB)
Datei
(pdb_DB_310494_en_PL.pdf, 535.26 KB)
Datei
(pdb_DB_310494_fr_FR.pdf, 535.37 KB)
Datei
(pdb_60003217_BA_ST_KU_63A_QC_2.pdf, 1.43 MB)
Datei
(pdb_BALSREACH_DE.pdf, 247.49 KB)
