03565023 BALS 31082 Kupplung 63A5P500 7H
31082
4024941310826
31082
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

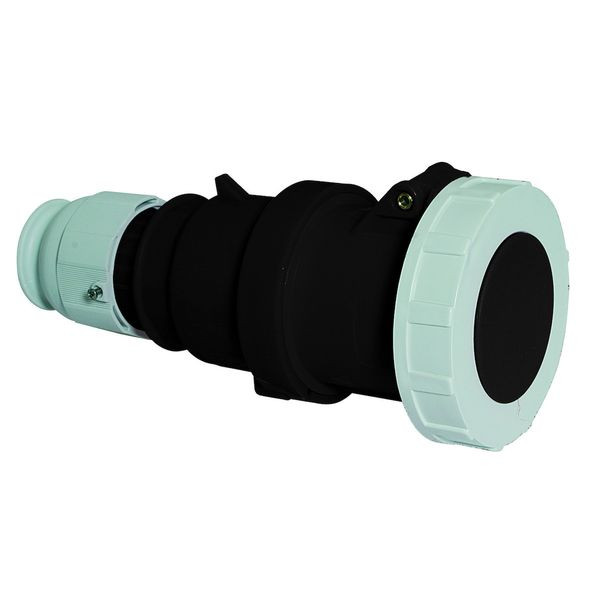

Kupplung TE
63A 5p (3P+N+PE) 500V (277/480 - 288/500V~) 7h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: schwarz RAL 9005
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 16,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt
Kabeleinführung: mit Kabelverschraubung
Gerätefarbe: Betätigungsschieber grau RAL 7035, Kragen schwarz RAL 9005, Klappdeckel schwarz RAL 9005, Bajonettring grau RAL 7035, Kabelverschraubung grau RAL 7035, Gehäusehaube schwarz RAL 9005
Gerätehöhe: 251 mm, Gerätebreite: 110 mm, Gerätetiefe: 115 mm
Sonstige technische Eigenschaften: Für Kabel mit einem min. Durchmesser von 16mm bis max. Durchmesser 36mm, Die Verbindung der Gehäuseteile ist schraubenlos und wird durch einen Rastverschluß arretiert. Ein Öffnen mittels Schraubendreher ist möglich, Mit MULTI-GRIP TE Kabelverschraubung, integrierter Zugentlastung, zusätzlichen Wasserablauföffnungen und Arretierungsschraube
Merkmale
Schutzart (IP) | IP67 |
Polzahl | 5 |
Verpackungseinheit | 1 |
Verpackungseinheit | 5 |
Gewicht | 0,73 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Kabeleinführung | Verschraubung |
Werkstoff | Kunststoff |
IEC-Stromstärke | 63 A |
Anschlusstechnik | Schraubklemme |
Steckrichtung | gerade |
Uhrzeit-Stellung | 7 h |
Kennfarbe | schwarz |
Spannung nach EN 60309-2 | 500 V (50+60 Hz) schwarz |
RAL-Nummer | 9005 |
Oberflächenbehandlung der Kontakte | vernickelt |
Kontaktmaterial | CuZn |
Anhänge
Datei
(pdb_001_Materialkonformitaet.pdf, 615.09 KB)
Datei
(pdb_DB_31082_de.pdf, 524.06 KB)
Datei
(pdb_CE_Kupplungen_63A.pdf, 150.4 KB)
Datei
(pdb_DB_31082_de_CH.pdf, 1.54 MB)
Datei
(pdb_DB_31082_en_GB.pdf, 1.54 MB)
Datei
(pdb_DB_31082_en_PL.pdf, 1.54 MB)
Datei
(pdb_DB_31082_fr_FR.pdf, 1.54 MB)
Datei
(pdb_60003215_BA_St_Ku_63A_125A_Schraub_80.pdf, 2.22 MB)
Datei
(pdb_BALSREACH_DE.pdf, 247.49 KB)
