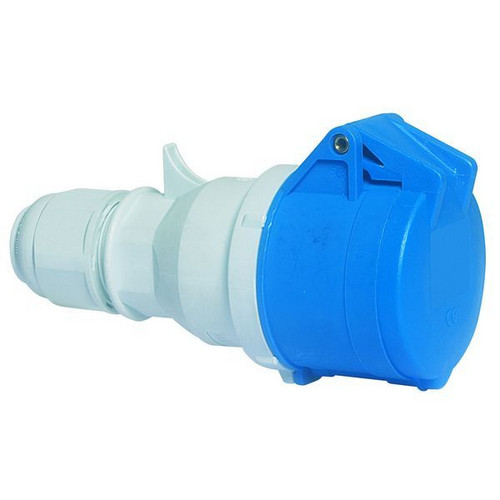

Abbildung ähnlich
03563950 BALS 3147 Kupplung 32A5P230 9H
3147
4024941031479
3147
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Kupplung QUICK-CONNECT
32A 5p (3P+N+PE) 230V (120/208 - 144/250V~) 9h IP44,
Frequenz: 50/60Hz,
Technische Kennfarbe: blau RAL 5015,
Kontaktträger/Kontakte: Die Kontakte sind Messing blank, Der Kontaktträger ist aus Polyamid,
Maximaler Leiterquerschnitt: 6,0 qmm,
Gehäusematerial: Polyamid,
Anschlusstechnik: schraublose Federklemmtechnik als Käfigzugfederklemme mit Kontex-Kontakt,
Kabeleinführung: mit Kabelverschraubung,
Gerätefarbe: Klappdeckel blau RAL 5015, Kabelverschraubung grau RAL 7035, Gehäusehaube grau RAL 7035, Kragen blau RAL 5015,
Gerätehöhe: 188 mm, Gerätebreite: 79 mm, Gerätetiefe: 102 mm,
Sonstige technische Eigenschaften: Mit Multi-Grip Kabelverschraubung und integrierter Zugentlastung, Für Kabel mit einem min. Durchmesser von 11mm bis max. Durchmesser 23mm, Die Verbindung der Gehäuseteile ist schraubenlos und wird durch einen Rastverschluß arretiert. Ein Öffnen mittels Schraubendreher ist möglich
Merkmale
| Schutzart (IP) | IP44 |
| Polzahl | 5 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 0,3 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Kabeleinführung | Verschraubung |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 32 A |
| Anschlusstechnik | schraublose Klemme |
| Steckrichtung | gerade |
| Uhrzeit-Stellung | 9 h |
| Kennfarbe | blau |
| Spannung nach EN 60309-2 | 230 V (50+60 Hz) blau |
| RAL-Nummer | 5015 |
| Kurzbeschreibung | Kupplung QUICK-CONNECT 32A 5p 230V 9h, IP44 |
Anhänge
Datei
(pdb_DB_3147_de.pdf, 632.34 KB)
Datei
(pdb_DB_3147_de_CH.pdf, 1.64 MB)
Datei
(pdb_DB_3147_en_GB.pdf, 1.64 MB)
Datei
(pdb_DB_3147_en_PL.pdf, 1.64 MB)
Datei
(pdb_DB_3147_fr_FR.pdf, 1.64 MB)
Datei
(pdb_001_Materialkonformitaet_2044.pdf, 230.31 KB)
Datei
(pdb_60003211_BA_St_Ku_16A_32A_QC_123.pdf, 2.04 MB)
Datei
(pdb_CE_Kupplungen_32A_45.pdf, 151.51 KB)
