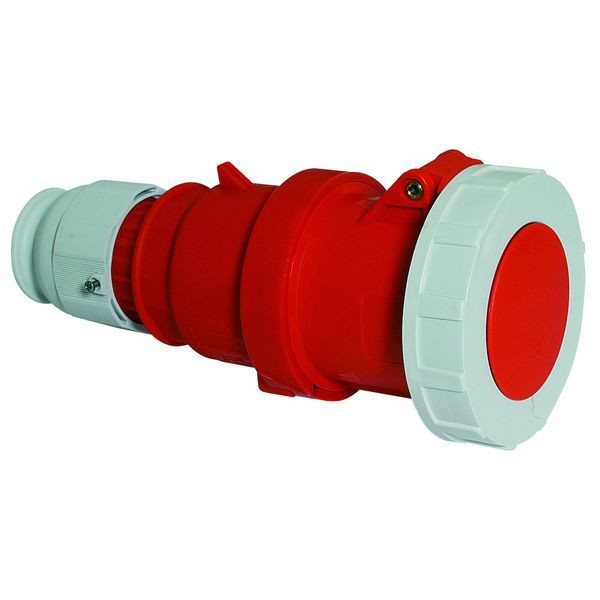

Abbildung ähnlich
02582460 BALS 3185 Kupplung 63A 4p 400V
3185
4024941031851
3185
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Kupplung TE
63A 4p (3P+PE) 400V (380 - 415V~) 6h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 16,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt
Kabeleinführung: mit Kabelverschraubung
Gerätefarbe: Gehäusehaube rot RAL 3000, Kragen rot RAL 3000, Klappdeckel rot RAL 3000, Bajonettring grau RAL 7035, Kabelverschraubung grau RAL 7035
Gerätehöhe: 251 mm, Gerätebreite: 110 mm, Gerätetiefe: 115 mm
Sonstige technische Eigenschaften: Für Kabel mit einem min. Durchmesser von 16mm bis max. Durchmesser 36mm, Die Verbindung der Gehäuseteile ist schraubenlos und wird durch einen Rastverschluß arretiert. Ein Öffnen mittels Schraubendreher ist möglich, Mit MULTI-GRIP TE Kabelverschraubung, integrierter Zugentlastung, zusätzlichen Wasserablauföffnungen und Arretierungsschraube
Merkmale
| Schutzart (IP) | IP67 |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 0,72 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85366990 |
| Kabeleinführung | Verschraubung |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 63 A |
| Anschlusstechnik | Schraubklemme |
| Steckrichtung | gerade |
| Uhrzeit-Stellung | 6 h |
| Kennfarbe | rot |
| Spannung nach EN 60309-2 | 400 V (50+60 Hz) rot |
| RAL-Nummer | 3000 |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
