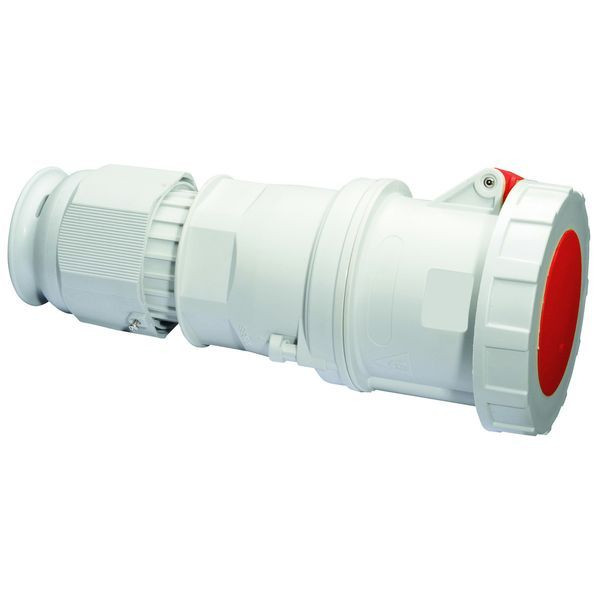

Abbildung ähnlich
03563962 BALS 3192 Kupplung 125 3 400 9H
3192
4024941031929
3192
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Kupplung TE
125A 3p (2P+PE) 400V (380 - 415V~) 9h IP67,
Frequenz: 50/60Hz,
Technische Kennfarbe: rot RAL 3000,
Kontaktträger/Kontakte: Der Kontaktträger ist aus hochwärmebeständigem Material, Die Kontakte sind Messing vernickelt,
Maximaler Leiterquerschnitt: 50,0 qmm,
Gehäusematerial: Polyamid,
Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt,
Kabeleinführung: mit Kabelverschraubung,
Gerätefarbe: Klappdeckel rot RAL 3000, Gehäusehaube grau RAL 7035, Kragen grau RAL 7035, Betätigungsschieber schwarz RAL 9005, Gehäusehaube dunkelgrau RAL 7012, Kabelverschraubung dunkelgrau RAL 7012, Bajonettring dunkelgrau RAL 7012,
Gerätehöhe: 295 mm, Gerätebreite: 125 mm, Gerätetiefe: 128 mm,
Sonstige technische Eigenschaften: Für Kabel mit einem min. Durchmesser von 26mm bis max. Durchmesser 50mm, Mit Multi-Grip Kabelverschraubung und integrierter Zugentlastung
Merkmale
| Schutzart (IP) | IP67 |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 1,13 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Kabeleinführung | Verschraubung |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 125 A |
| Anschlusstechnik | Schraubklemme |
| Steckrichtung | gerade |
| Uhrzeit-Stellung | 9 h |
| Kennfarbe | rot |
| Spannung nach EN 60309-2 | 400 V (50+60 Hz) rot |
| RAL-Nummer | 3000 |
| Kurzbeschreibung | Kupplung TE 125A 3p 400V 9h, IP67 |
Anhänge
Datei
(pdb_DB_3192_de.pdf, 568.62 KB)
Datei
(pdb_DB_3192_de_CH.pdf, 1.78 MB)
Datei
(pdb_DB_3192_en_GB.pdf, 1.78 MB)
Datei
(pdb_DB_3192_en_PL.pdf, 1.78 MB)
Datei
(pdb_DB_3192_fr_FR.pdf, 1.78 MB)
Datei
(pdb_001_Materialkonformitaet_1527.pdf, 230.31 KB)
Datei
(pdb_60003215_BA_St_Ku_63A_125A_Schraub_30.pdf, 2.22 MB)
Datei
(pdb_CE_Kupplungen_125A_2.pdf, 150.04 KB)
Datei
(pdb_reach_de.pdf, 124.17 KB)
