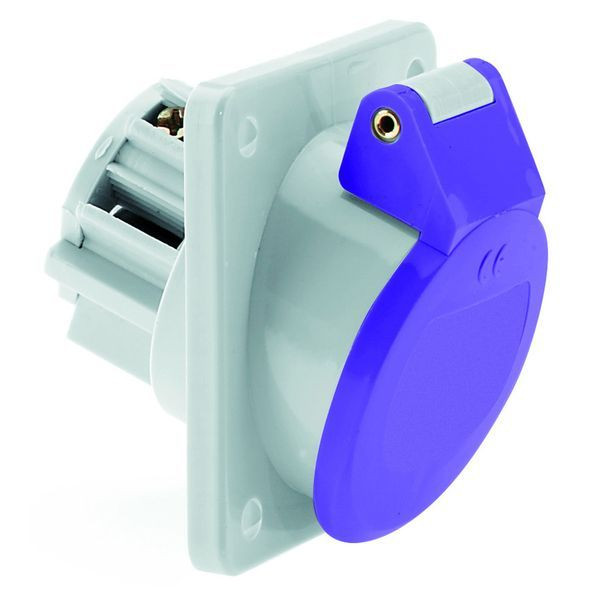

Abbildung ähnlich
03563607 BALS 420 Kleinspannungs-Anbausteckdose 16 2
420
4024941004206
420
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Kleinspannungs-Anbausteckdose geneigt
16A 2p (2P) 24V (20 bis 25V) keine Hilfsnase oder Nut IP44,
Frequenz: 50/60Hz,
Technische Kennfarbe: violett RAL 4005,
Kontaktträger/Kontakte: Der Kontaktträger ist aus Polyamid, Die Kontakte sind Messing vernickelt,
Maximaler Leiterquerschnitt: 10,0 qmm,
Gehäusematerial: Polyamid,
Anschlusstechnik: mit Schraubklemme,
Kabeleinführung: sonstige,
Gerätefarbe: Gehäuse grau RAL 7035, Klappdeckel violett RAL 4005,
Gerätehöhe: 69 mm, Gerätebreite: 62 mm, Gerätetiefe: 70 mm,
Flanschmaß vertikal: 68 mm, Flanschmaß horizontal: 62 mm,
Bohrlochabstand vertikal: 53 mm, Bohrlochabstand horizontal: 47 mm,
Sonstige technische Eigenschaften: Die Neigung beträgt 20°
Merkmale
| Schutzart (IP) | IP44 |
| Polzahl | 2 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 0,11 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 16 A |
| Anschlusstechnik | Schraubklemme |
| Steckrichtung | abgewinkelt |
| Kennfarbe | violett |
| Spannung nach EN 60309-2 | sonstige |
| RAL-Nummer | 4005 |
| Bohrlochabstand vertikal | 53 mm |
| Bohrlochabstand horizontal | 47 mm |
| Flanschmaß vertikal | 68 mm |
| Flanschmaß horizontal | 62 mm |
| Kurzbeschreibung | Kleinspannungs-Anbausteckdose geneigt 16A 2p 24V keine Hilfsnase oder Nut, IP44 |
