03563355 BALS 89013 VARIABOX-M
89013
4024941205467
89013
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

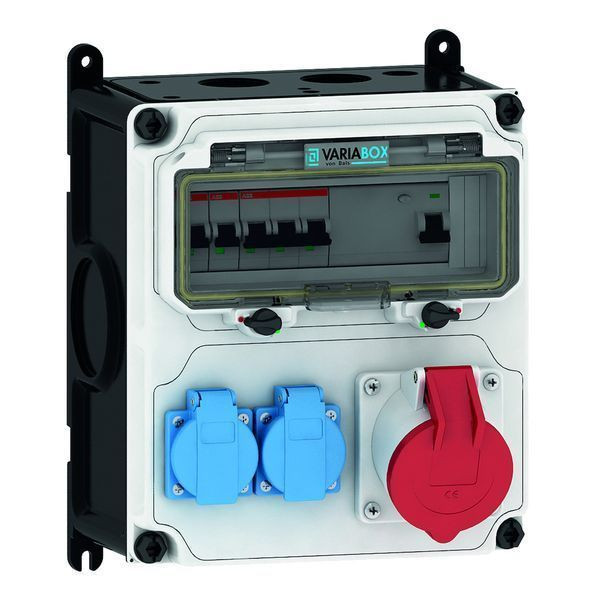

VARIABOX - M
Norm: DIN EN 61439
Schutzart: IP44
Gehäuse:
hochwertiges, schlagfestes Kunststoffgehäuse (PBT)
plombierbar, mit Außen und Innenbefestigung
Oberteil gerade und seitlich anscharniert
Absicherung auf vorziehbarer Tragschiene montiert
Deckelschrauben unverlierbar, Absicherungselemente
angeordnet unter durchsichtiger Betätigungsklappe
mit bedienerfreundlicher OTC Mechanik (one touch close)
Gerätefarbe: Gehäuseunterteil schwarz ähnlich RAL 9017, Gehäuseoberteil grau RAL 7035
Gerätehöhe: 260 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm
RDF-Faktor: 0,6
InA: 40
Bestückung:
2 x Schutzkontaktsteckdose 16A 230V IP54 blau
1 x CEE-Steckdose 32A 400V 5p 6h IP44 geneigt
Absicherung/Schutzmaßnahme:
2 x C-Automat 16A 1p
1 x C-Automat 32A 3p
1 x FI-Schalter 40/0,03A 4p
Leitungseinführung/Anschlussmöglichkeit:
1 x M12, 1 x M20, 2 x M40 oben
1 x M12, 1 x M20, 2 x M40 unten
1 x Zählerklemmstein 5x25 mm² / Typ: C (für Schleifleitung geeignet)
Zusätzliche Informationen:
Anschlussfertig verdrahtet.
Merkmale
Schutzart (IP) | IP44 |
Breite | 230 mm |
Werkstoff des Gehäuses | Kunststoff |
Verpackungseinheit | 1 |
Gewicht | 4,25 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85369085 |
Art des Netzanschlusses | sonstige |
Farbe | grau |
Höhe | 260 mm |
Tiefe | 145 mm |
Anzahl der SCHUKO-Steckdosen | 2 |
Absicherung | LS-Schalter |
FI-Schutzschalter | FI mit IFN 0,03 A (Standard) |
Handhabung | Wandmontage |
Anzahl der Leitungsschutzschalter | 3 |
CEE-Steckdose - 16 A | ohne |
CEE-Steckdose - 32 A | 1x32A5p400V |
CEE-Steckdose - 63 A | ohne |
CEE-Steckdose - 125A | ohne |
