Abbildung ähnlich
03563402 BALS 89061 VARIABOX - L
89061
4024941205948
89061
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

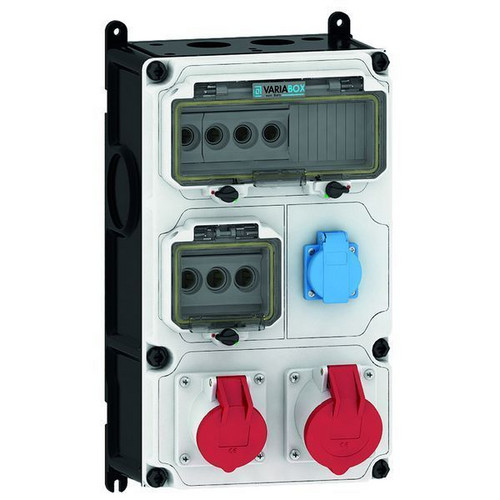

VARIABOX - L
Norm: DIN EN 61439-2
Schutzart: IP44
Gehäuse:
hochwertiges, schlagfestes Kunststoffgehäuse (PBT)
plombierbar, mit Außen- und Innenbefestigung
Oberteil gerade und seitlich anscharniert
Deckelschrauben unverlierbar, Absicherungselemente
angeordnet unter durchsichtiger Betätigungsklappe
mit bedienerfreundlicher OTC Mechanik (one touch close)
Gerätefarbe: Gehäuseunterteil schwarz ähnlich RAL 9017, Gehäuseoberteil grau RAL 7035
Gerätehöhe: 390 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm
RDF-Faktor: 0,97
InA: 63
Bestückung:
1 x Schutzkontaktsteckdose 16A 230V blau IP 44
1 x CEE-Steckdose 16A 400V 5p 6h IP 44 geneigt
1 x CEE-Steckdose 32A 400V 5p 6h IP 44 geneigt
Absicherung/Schutzmaßnahme:
1 x D01 1p
1 x D01 3p
1 x D02 3p
auf vorziehbarer Tragschiene montiert
Leitungseinführung/Anschlussmöglichkeit:
1 x M12, 1 x M20, 2 x M40 oben (1-mal M40 links offen)
1 x M12, 1 x M20, 2 x M40 unten
Zusätzliche Informationen:
Anschlußfertig verdrahtet auf Zählerklemmstein
5x25 mm² / Typ: C (für Schleifleitung geeignet)
CEE-Steckdosen mit schraubenloser, wartungsfreier Quick-Connect
Anschlußtechnik
Aufbau gemäß Z-Nr. Z120207
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 230 mm |
| Werkstoff des Gehäuses | Kunststoff |
| Verpackungseinheit | 1 |
| Gewicht | 5,01 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 390 mm |
| Tiefe | 145 mm |
| Anzahl der SCHUKO-Steckdosen | 1 |
| Absicherung | D0-Sicherung |
| CEE-Steckdose - 16 A | 1x16A5p400V |
| CEE-Steckdose - 32 A | 1x32A5p400V |
| CEE-Steckdose - 63 A | ohne |
| CEE-Steckdose - 125A | ohne |
| Einspeisung/Anschlussmöglichkeit | 2 Leitungen (Ringleitung/zum Durchschleifen) |
| Farbe | grau |
| Handhabung | Wandmontage |
| Anzahl der Leitungsschutzschalter | 3 |
| Art des Netzanschlusses | sonstige |
