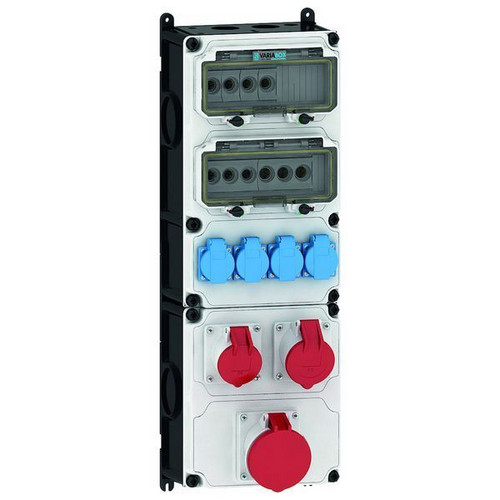

Abbildung ähnlich
03563478 BALS 89145 VARIABOX - XXL
89145
4024941206778
89145
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
VARIABOX,
Norm: DIN EN 61439-2,
Schutzart: IP44,
Gehäuse:
hochwertiges, schlagfestes Kunststoffgehäuse (PBT),
plombierbar, mit Außen- und Innenbefestigung,
Oberteil gerade und seitlich anscharniert,
Deckelschrauben unverlierbar, Absicherungselemente
angeordnet unter durchsichtiger Betätigungsklappe
mit bedienerfreundlicher OTC Mechanik (one touch close),
Gerätefarbe: Gehäuseoberteil grau RAL 7035, Gehäuseunterteil schwarz ähnlich RAL 9017,
Gerätehöhe: 650 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm,
RDF-Faktor: 1,
InA: 63,
Bestückung:
4 x Schutzkontaktsteckdose 16A 230V blau IP 44
1 x CEE-Steckdose 16A 400V 5p 6h IP 44 geneigt
1 x CEE-Steckdose 32A 400V 5p 6h IP 44 geneigt
1 x CEE-Steckdose 63A 400V 5p 6h IP 44 geneigt,
Absicherung/Schutzmaßnahme:
4 x D01 1p
1 x D01 3p
1 x D02 3p
auf vorziehbarer Tragschiene montiert,
Leitungseinführung/Anschlussmöglichkeit:
1 x M12, 1 x M20, 2 x M40 oben
1 x M12, 1 x M20, 2 x M40 unten
Zusätzliche Informationen:
Anschlußfertig verdrahtet auf Zählerklemmstein
5x25 mm² / Typ: C (für Schleifleitung geeignet)
CEE-Steckdosen mit schraubenloser, wartungsfreier Quick-Connect
Anschlußtechnik
Aufbau gemäß Z-Nr. Z120297
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 230 mm |
| Werkstoff des Gehäuses | Kunststoff |
| Verpackungseinheit | 1 |
| Gewicht | 8,41 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Art des Netzanschlusses | sonstige |
| Farbe | grau |
| Höhe | 650 mm |
| Tiefe | 145 mm |
| Anzahl der SCHUKO-Steckdosen | 4 |
| Absicherung | D0-Sicherung |
| CEE-Steckdose - 16 A | 1x16A5p400V |
| CEE-Steckdose - 32 A | 1x32A5p400V |
| CEE-Steckdose - 63 A | 1x63A5p400V |
| CEE-Steckdose - 125A | ohne |
| Einspeisung/Anschlussmöglichkeit | 2 Leitungen (Ringleitung/zum Durchschleifen) |
| Handhabung | Wandmontage |
| Kurzbeschreibung | VARIABOX IP44 |
