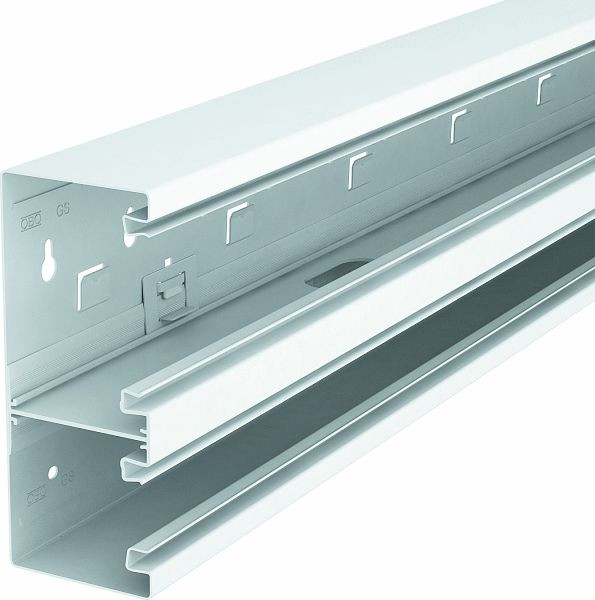

01321772 BETTERMANN 6278200 Geräteeinbaukanal GS-D70170RW
GS-D70170RW
4012195664666
6278200
auf Anfrage
je
1 M
keine Verfügbarkeitsinformationen
Verpackungseinheiten
2 M | Menge übernehmen |
8 M | Menge übernehmen |
64 M | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 2 M |
Bestellschritt | 2 M |
Beschreibung
GS Geräteeinbaukanal zur Montage auf der Wand oder an Befestigungskonsolen. Der GS Geräteeinbaukanal verfügt über selbstkontaktierende Rastlaschen zur Aufnahme einer Trennwand aus Stahlblech. Der Potentialausgleich zwischen den Kanalunterteilen erfolgt über die Kupplung. Zwischen Oberteil und Unterteil wird die Schutzmaßnahme und der Potentialausgleich durch die patentierte, selbstkontaktierende Kanalabdeckung gewährleistet. Die Systemöffnung für den Geräteeinbau beträgt real 76,5 mm. Die zweite Kanalspur mit einer Systemöffnung von 45 mm dient zur Leitungsführung. Ein Einbau von Modul45 Schalt- und Steckgeräten ist hier nicht möglich. Das Oberteil muss separat bestellt werden.
Merkmale
Schutzart (IP) | IP30 |
Schlagfestigkeit | IK10 |
Länge | 2000 mm |
Breite | 170 mm |
Verpackungseinheit | 2 |
Verpackungseinheit | 8 |
Verpackungseinheit | 64 |
Gewicht | 3,82 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 73089059 |
Halogenfrei | ja |
Tiefe | 70 mm |
RAL-Nummer | 9010 |
Werkstoff | Stahl |
Montageart der Oberteile | innenliegend |
Anzahl der Oberteile | 2 |
Anzahl der steckbaren Trennwände | 1 |
Montagelochung im Boden | ja |
Oberteilbreite 1 | 76.5 mm |
Oberteilbreite 2 | 45 mm |
Mit Schutzfolie | ja |
Ausführung Rückwand (Innenseite) | mit Rastnasen |
Bauform rechteckig | ja |
Farbe | weiß |
Einsatztemperatur | -25 - 60 °C |
Nutzbarer Querschnitt | 9645 mm² |
Kurzbeschreibung | Geräteeinbaukanal asymmetrisch 70x170x2000 Stahl reinweiß RAL 9010 |
