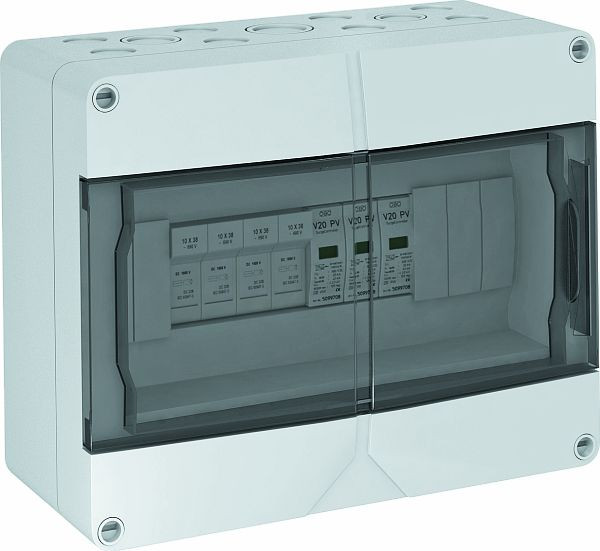

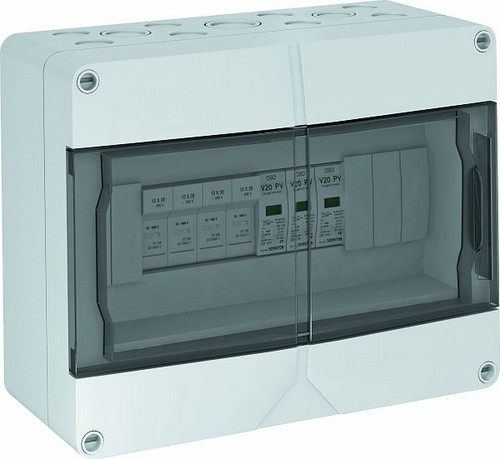

01243789 BETTERMANN VG-C DCPH1000-4S Überspannungsschutzger.
VG-C DCPH1000-4S
4012195780717
5088651
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
18 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Systemlösung mit PV-Sicherungen für PV-Wechselrichter mit 1 MPP-Tracker
• fehlerresistenter Y-Schaltung nach VDE 0100-712 (50539-12)
• niedriger DC-Schutzpegel: < 4,0 kV (Uoc max = 1000V DC mit V20-C/0-500PV)
• (+) Pole über 4 PV Sicherungen 10x38mm 10 A, 1000V DC geschützt
• 4 (-) Pole über Klemmstellen bis 6mm² im Gehäuse parallelgeschaltet, bis 30A DC pro Klemme
• vormontiert im Polycarbonat Gehäuse (IP65), UV-resistent und witterungsbeständig im geschützten Außenbereich, inkl. Kabelverschraubungsset
Zum DC-Schutz des Wechselrichters von PV-Anlagen.
Bei Gefahr von Kondenswasserbildung durch Wind, Eis, Temperatur oder Sonne sind ggf. zusätzliche Maßnahmen erforderlich!
Merkmale
Schutzart (IP) | IP65 |
Schlagfestigkeit | IK07 |
Breite | 250 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 18 |
Gewicht | 2,4 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85363030 |
Farbe | grau |
Höhe | 200 mm |
Tiefe | 122 mm |
Anzahl der Eingänge | 4 |
Anzahl der Leitungseinführungen | 16 |
Max. Ausgangsstrom | 30 A |
Art der Einführung | Verschraubung |
Einsatztemperatur | -25 - 40 °C |
Prüfklasse Typ 2 | ja |
Für Sicherungsgröße | 10x38 mm |
Sicherungstyp | gPV (Ganzbereichs-Photovoltaikschutz) |
String-Absicherung | 1-polig |
Absicherung Eingang | 10 A |
Mit Erdungsanschluss | ja |
Max. Eingangsspannung DC | 1000 V |
Max. Eingangsstrom pro String | 30 A |
Anzahl der String-Eingänge | 4 |
Kurzbeschreibung | Generatoranschlusskasten PV mit 4-String + Sicherung 1000V DC lichtgrau RAL 7035 |
