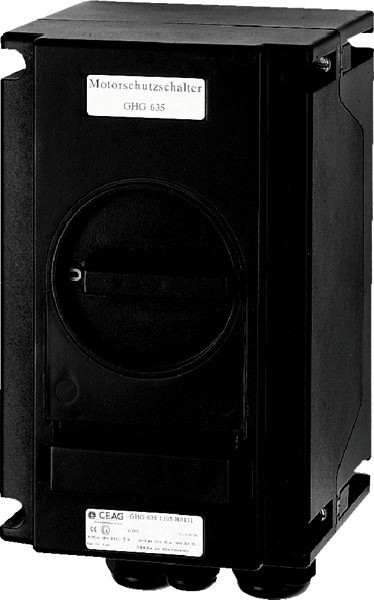

01602632 CEAG GHG 635/25 EX MOTORSCHUTZSCHAL

für Gas- und Staub-Ex-Zonen 1, 2, 21 und 22
Zündschutzart: EEx ed IIC T6
EG-Baumusterprüfbescheinigung nach ATEX
Schutzart: IP 66
schlagfestes Isolierstoffgehäuse
mit vollem AC 3-Motorschaltvermögen
Nennspannung 690 V AC, Nennstrom bis max. 25 A Ex-Motorschutzschalter Standard (ohne Kabel) 25 A für Zone 1/21, 2,5 A - 4,0 A, ohne UVR, Leitungseinführungen: 2 x M25, Polyamid, Auslösestrom: 2,5 A - 4,0 A, Unterspannungsauslöser: ohne UVR, Leitungseinführungen/Gewinde: Leitungseinführungen: 2 x M25, Polyamid, Gehäusematerial: Glasfaserverstärkter Polyester, Bemessungsspannung: bis max. 690 V, Frequenz: 50 - 60 Hz, Bemessungsstrom: max. 25 A, Bemessungsein-/ Ausschaltvermögen AC3 gemäß EN 60947-4-1: Ue 690 V / Ie 25 A, Kennzeichnung nach 94/9/EG: Ex II 2 G Ex ed IIC T5/T6 / Ex II 2 D Ex tD A21 IP66 T 80 °C, EG-Baumusterprüfbescheinigung: PTB 99 ATEX 1162, Zulässige Umgebungstemperatur: -20 °C up to 40 °C, Abmessungen (L x B x H): 225 x 140 x 156 mm, Gewicht: 2.6 kg, Schutzklasse: I, Schutzart nach EN 60529: IP66 Einstellbereich Überlastauslöser: 2,5 - 4 A Phasenausfallempfindlich: Nein Auslösetechnik: thermomagnetisch Bemessungsbetriebsspannung: 690 V Bemessungsdauerstrom Iu: 25 A Bemessungsbetriebsleistung bei AC-3, 230 V: 3,68 kW Bemessungsbetriebsleistung bei AC-3, 400 V: 6,4 kW Anschlussart Hauptstromkreis: Schraubanschluss Gerätebauart: Komplettgerät im Gehäuse Mit integriertem Hilfsschalter: Nein Mit integriertem Unterspannungsauslöser: Nein Polzahl: 3 Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 50 kA Schutzart (IP): IP66
