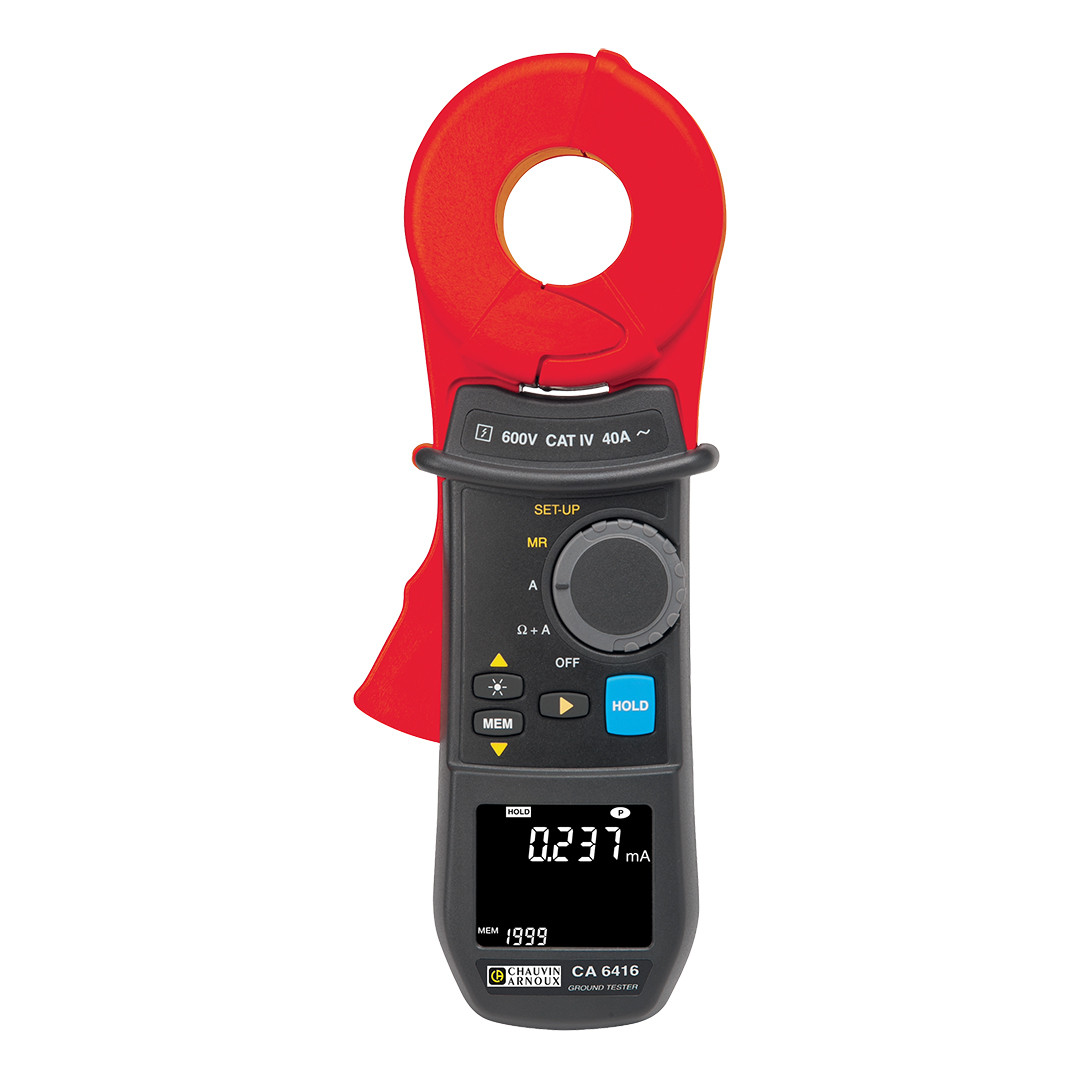

CHAUVIN ARNOUX CA 6416 Erdungsprüfzange

Chauvin Arnoux CA 6416 – Erdungsprüfzange für die professionelle Kontrolle von Erdschleifen Die Erdungsprüfzange CA 6416 von Chauvin Arnoux ermöglicht die schnelle und zuverlässige Messung von Schleifenwiderständen in parallel geschalteten Erdungsnetzen – ganz ohne Leiterunterbrechung und ohne den Einsatz von Erdspießen. Das Gerät ist speziell für den täglichen Einsatz unter anspruchsvollen Bedingungen konzipiert und erfüllt die Sicherheitskategorie IEC 61010 600 V CAT IV. Kurze Produktbeschreibung Die CA 6416 erfasst die Schleifenimpedanz eines Erdungsnetzes berührungslos per Zangenmessprinzip: Eine Erregerwicklung im Messkopf erzeugt eine definierte Wechselspannung, eine Empfängerwicklung misst den resultierenden Strom – daraus wird die Schleifenimpedanz berechnet. Zusätzlich ermittelt die Zange einen Schätzwert der Berührungsspannung und warnt den Anwender aktiv bei Überschreitung des eingestellten Grenzwerts. Damit eignet sich das Gerät sowohl für Routineprüfungen als auch für sicherheitskritische Inspektionen. Ihre Vorteile auf einen Blick • Messung ohne Leiterunterbrechung und ohne Erdspieße – spart Zeit und ermöglicht Prüfungen auch in schwer zugänglichen oder städtischen Umgebungen • Vor-Ort-Justierung ohne Herstellerrücksendung – die optionale Kalibrierschleife CL1 mit 5 festen Widerstandswerten ermöglicht die selbständige Überprüfung und Justierung der Zange direkt über das integrierte Setup • Berührungsspannungsanzeige mit Alarm – warnt zuverlässig vor gefährlichen Spannungszuständen im Erdungsnetz • Automatischer PRE-HOLD-Modus – Messwerte werden beim Öffnen der Zange eingefroren • Impedanz-Umrechnung auf Netzfrequenz – reduziert den Einfluss induktiver Anlagenteile und erhöht die Messgenauigkeit bei niedrigen Widerstandswerten • Zwei unabhängige, geschirmte Magnetkreise im Messkopf – sorgen für ausgezeichnete Rauschunterdrückung und langfristig stabile Messergebnisse • Kraftkompensierendes Öffnungssystem – ermöglicht ermüdungsarmes Arbeiten auch bei längerem Einsatz • Speicher für 300 Messungen mit Zeitstempel direkt im Gerät Typische Einsatzbereiche • Erdungsprüfungen in Bereichen, in denen keine Erdspieße in den Boden eingebracht werden können • Parallele Erdungsmessung in Hoch- und Niederspannungs-Trafostationen • Erdungsprüfung im Stadtgebiet und in Faraday-geschützten Gebäuden • Messung an Telekommunikationskabelnetzen (Schirmerdung, Gleichtaktstrom) • Erdungskontrolle an Eisenbahnstrecken (Masten, Schienen, Abzäunungen) • Überprüfung von Erdungsanlagen an ober- und unterirdischen Pipelines • Prüfung vermaschter Erdungsanlagen und Fundamenterder Technische Highlights • Schleifenwiderstand: 0,010 O bis 1500 O • Strommessung: 0,2 mA bis 39,99 A • Schleifeninduktivität: 10 µH bis 500 µH • Berührungsspannung: Messbereich 0,1 V bis 75,0 V mit konfigurierbarem Alarm • Messfrequenz: 2083 Hz mit wählbarer Impedanz-Umrechnung auf 50, 60, 128 oder 2083 Hz • Sicherheitskategorie: IEC 61010 – 600 V CAT IV • Schutzart: IP40 | Umschließungsdurchmesser: Ø 35 mm • Autonomie: 1440 Messungen (je 30 Sekunden) mit 4 Alkalibatterien 1,5 V (AA) Zubehör Die optionale Kalibrierschleife CL1 ermöglicht die Überprüfung der korrekten Anzeige sowie die selbständige Justierung der Zange über das integrierte Setup ohne Rücksendung an den Hersteller. Mit 5 festen Widerstandswerten deckt die CL1 den relevanten Messbereich ab. Lieferumfang • 1 Erdungsprüfzange CA 6416 • 4 Alkalibatterien 1,5 V (LR06 / AA) • 1 Transportkoffer • Schnellstartanleitung (beigefügt) und Bedienungsanleitung in 5 Sprachen (per Download)
