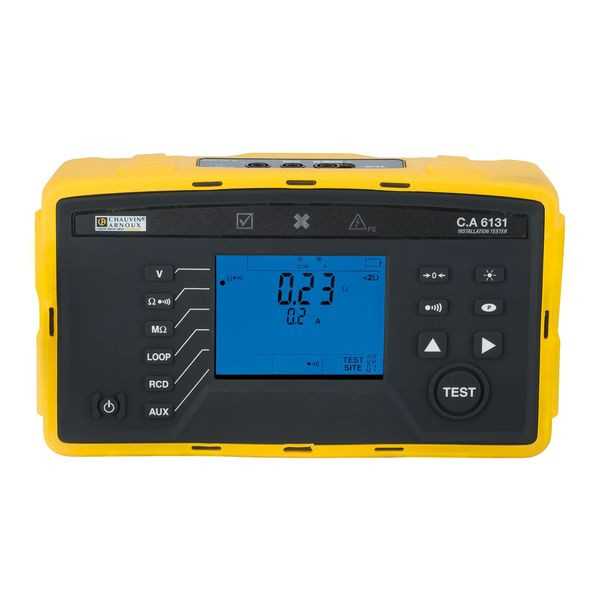

CHAUVIN ARNOUX P01146011 C.A 6131 Installationstester

Mit dem kompletten und leichten Multifunktionsprüfer C.A 6131 können alle Messungen und Prüfungen vorgenommen werden, die notwendig sind, damit eine elektrische Anlage von Kontrollstellen und Wartungsdiensten eingestuft werden kann. Ergonomie Die Bedienung des C.A 6131 ist einfach. Jedem Bedienelement auf der Vorderseite ist nur eine Funktion zugwiesen. Seine Ergonomie wurde für eine vereinfachte Bedienung unter allen Bedingungen entwickelt: • Klappstütze zum Aufstellen auf einem Tisch • 4-Punkt-Tragegurt für einen mühelosen Freihandbetrieb • Display mit Hintergrundbeleuchtung für eine gute Lesbarkeit bei schlechten Lichtverhältnissen • Anschlüsse mit genauer Beschriftung (L, N, PE, +, com) zur Vermeidung von Anschlussfehlern • externe Sonde für die Fernbedienung bei Prüfungen • 3-polige Messleitung für direkte Messungen an Steckern des Typs E Messfunktionen Mit dem C.A 6131 können die Spannung, der Durchgangswiderstand, der Widerstand und die Isolation von Schleifen gemessen werden. Die Messung der Stromstärke kann über eine externe Zange erfolgen. Die Prüfung von Fehlerstrom-Schutzschaltern vom Typ A & AC kann im Rampen- oder Impuls-Modus erfolgen. Der C.A 6131 zeigt darüber hinaus die Drehfeldrichtung an. Das Testergebnis (i.O./nicht i.O) wird sofort auf dem C.A 6131 angezeigt. Stärken • Erdungsmessung mit Schleifenimpedanzmessung • Durchgangsprüfung mit 0,2 A • Isolationsprüfung • FI/RCD-Prüfung: Auslösezeit und Auslösestrom Technische Daten • Spannungsmessung: 550 V AC/ 800 V DC • Durchgangswiderstand bis 200 mA • Widerstand von 1 bis 99,99 k? • Isolation: Prüfspannung 250 V und 500 V, Messung bis 999 M? • Schleife Zs (Z L-PE) ohne Auslösung: von 1 bis 2000 ?, Berechnung des Ik • Schleifen mit hohem Messstrom Zs (Z L-PE) mit Auslösung und Zi (Z L-N oder Z L-L), von 0,1 bis 400 ?, Berechnung von Ik • Fehlerstrom-Schutzschalter vom Typ AC & A: 30mA, 100mA, 300 mA, 500 mA, 650 mA • Fehlerstrom-Schutzschalter im Impuls-Modus: Auslösezeit • Fehlerstrom-Schutzschalter im Rampen-Modus (30 mA): Auslösestrom • Drehfeldrichtung: von 45 bis 550 V; 45 bis 65 Hz
