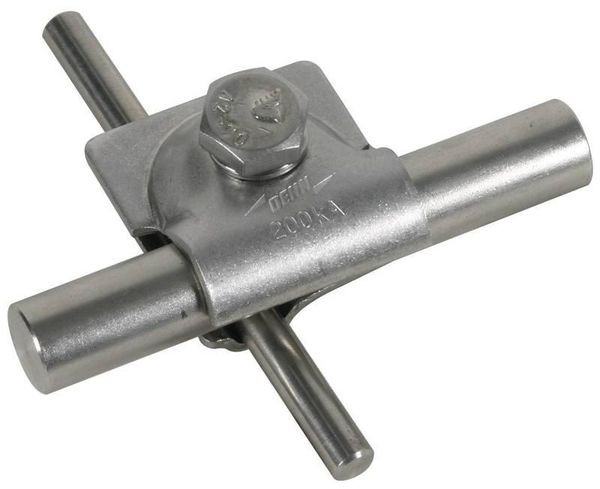

Abbildung ähnlich

01238633
DEHN 392209 MVKlemme NIRO 200kA Rd 8-10/16mm

Lieferanten-Type: 392209 EAN: 4013364158238 Lieferanten-Artikel-Nr.: 392209

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen

Funktionen

Konfigurator öffnen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

MV-Klemme zum Verbinden einer Erdeinführung oder Fangstange (Ø 16 mm) mit Runddraht (Ø 8-10 mm). Blitzstromtragfähigkeit geprüft bis 200 kA (10/350 µs) in Anlehnung an DIN EN 62561-1. Ausführung zweiteilig mit Sechskantschraube und Gewinde im Unterteil.

Merkmale

Verpackungseinheit	1
Gewicht	0,03
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Statistische Warennummer	85389099
Oberfläche	unbehandelt
Art des Verbinders	Mehrzweckverbindungsklemme
Art der Befestigungsschrauben	Sechskantschraube
Werkstoff	Edelstahl 304 (V2A)
Blitzstromtragfähigkeit (10/350 µs)	200 kA
Rundleiterdurchmesser Leiter 1	10.0 - 8.0 mm
Rundleiterdurchmesser Leiter 2	16.0 mm
Kurzbeschreibung	MV-Klemme NIRO 200kA f. Rd 8-10/16mm m. Sechskantschraube u. Federring
eClass 11.0 - Klasse	27140304
UNSPSC 14.0801 - Klasse	39121621

Anhänge

Datei

pdb_68275.pdf (205.38 KB)

Datei

pdb_13943794_13943811.pdf (143.66 KB)

Datei

pdb_13943794_39942298.pdf (31.8 KB)
