Artikelbild
Abbildung ähnlich
DEHN

01240312

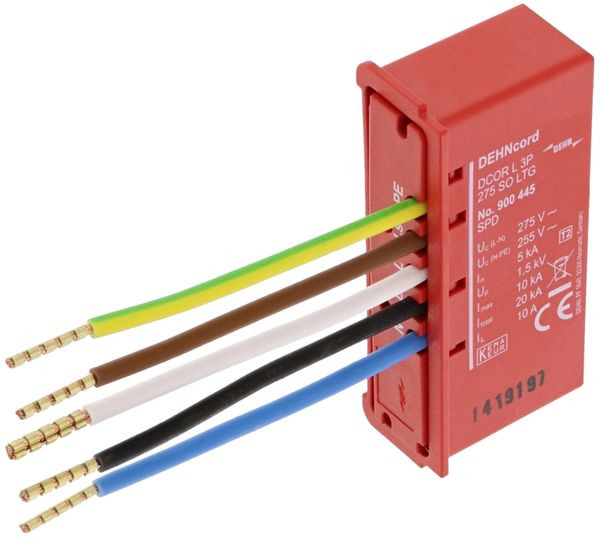

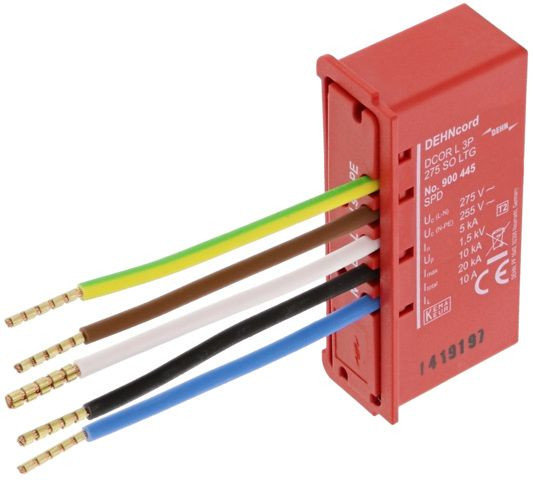

DEHN 900445 ÜS-Ableiter Typ2 DEHNcord 3pol

3004740 4013364280380 900445
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Dreipoliger Überspannungsableiter DEHNcord L, Typ 2 nach EN 61643-11, in kompakter Bauform zum Einsatz in Kabelübergangskästen von LED-Mastleuchten mit Abschaltung des Laststromkreises im Fehlerfall und Schutz der Steuerphase. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B – 1 und höher.

Merkmale

Schutzart (IP) IP20
Verpackungseinheit 1
Gewicht 0,2
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85363010
Montageart Direktmontage
Höchste Dauerspannung AC 275 V
Nennableitstoßstrom (8/20) 5 kA
Nennspannung AC 230 V
Prüfklasse Typ 2 ja
Schutzpegel L-N 1.5 kV
Signalisierung am Gerät ohne
Anzahl der Leiter (ohne Erde) 3
Schutzpegel N-PE 1.5 kV
Max. Ableitstoßstrom (8/20) 10 kA
Kurzschlussfestigkeit (Isccr) 6 kA
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 16 A
Kurzbeschreibung Überspannungsableiter Typ 2 DEHNcord 3-polig für Elektroinstallationssysteme
eClass 11.0 - Klasse 27130805
UNSPSC 14.0801 - Klasse 39121613

Anhänge

icon
Datei
pdb_3007897.pdf (887.36 KB)
icon
Datei
pdb_13939192_13939219.pdf (204.04 KB)
icon
Datei
pdb_13939192_39927268.pdf (26.72 KB)
icon
Datei
pdb_13939192_39927269.pdf (38.06 KB)
