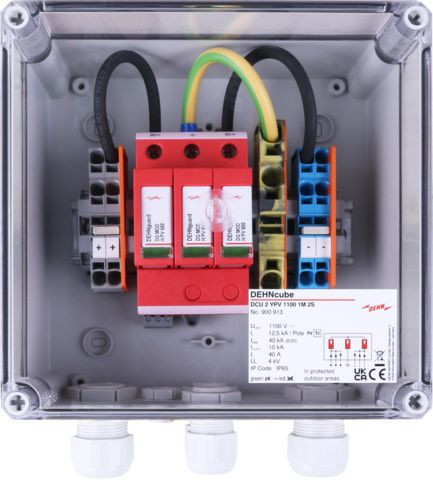

Abbildung ähnlich

02213850
DEHN 900913 GAK PV-Anl. 1MPPT 2Strings

Lieferanten-Type: 900913 EAN: 4013364492455 Lieferanten-Artikel-Nr.: 900913

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

Generatoranschlusskasten DCU 2 YPV 1100 1M 2S in Schutzart IP65. Nach DIN EN IEC 61439-2 zum Schutz von einem MPP-Eingang und zwei Strings. Zum Einsatz gemäß DIN IEC 60364-7-712:2011-04 (Errichten von Photovoltaik-Versorgungssystemen).

Merkmale

Schutzart (IP)	IP65
Schlagfestigkeit	IK08
Breite	182 mm
Verpackungseinheit	1
Gewicht	1,32
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Farbe	grau
Höhe	180 mm
Tiefe	111 mm
Anzahl der Leitungseinführungen	8
Max. Ausgangsstrom	40 A
Art der Einführung	Verschraubung
Werkstoff	Kunststoff
Prüfklasse Typ 2	ja
Mit Erdungsanschluss	ja
Max. Eingangsspannung DC	1100 V
Anzahl der String-Eingänge	2
Kurzbeschreibung	GAK im Gehaeuse IP65 f. PV-Anl. 1MPPT und 2 Strings b. 1100V DC
eClass 11.0 - Klasse	22570490
UNSPSC 14.0801 - Klasse	26131507

Anhänge

Datei

pdb_2147_18S_1123_3019317_DCU2YPV110_4601_GBW_0000000000000000010081835_000_00.pdf (4.49 MB)

Datei

pdb_900913m_D.pdf (245.59 KB)

Datei

pdb_900913p.pdf (54.04 KB)

Datei

pdb_ds_900913_DEde.pdf (574.99 KB)
