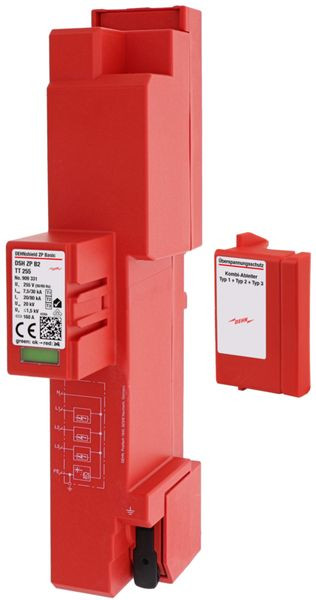

Artikelbild
Abbildung ähnlich
DEHN

01271826
DEHN 909331 DSH ZP B2TT255 Kombiableit Typ1+2

909331 DSH ZP B2 TT 255 4013364422728 909331
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Geprüfter Kombi-Ableiter Typ 1+Typ 2+Typ 3 nach DIN EN 61643-11 für TT- und TN-S-Systeme (3+1-Schaltung); komplett werkzeuglos montierbar durch Click+Power-Anschlusstechnik für das 40 mm Sammelschienensystem und Push-in Erdungsklemme; Zum Einsatz im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden (auch mit Freileitungseinspeisung, ohne äußeres Blitzschutzsystem). Ein passender Abdeck-Clip nach DIN VDE 0603-1 für jedes handelsübliche Zählerfeld ist im Lieferumfang enthalten.

Merkmale

Schutzart (IP) IP30
Polzahl 4
Verpackungseinheit 1
Gewicht 0,51
Gewichtseinheit KG
Gewichtbezugsmenge 1
Blitzstoßstrom (10/350 µs) 30 kA
Höchste Dauerspannung AC 255 V
Nennspannung AC 230 V
Prüfklasse Typ 1 und 2 und 3
Signalisierung am Gerät optisch
Montageart Sammelschiene
Folgestromlöschfähigkeit 25 kA
Schutzpegel L-N 1.5 kV
Schutzpegel N-PE 1.5 kV
Energetisch koordinierte Schutzwirkung zum Endgerät ja
Netzform TN-S ja
Netzform TT ja
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 25 mm²
Spezifische Energie (W/R) 14.06 kJ/Ohm
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 160 A
Spannungsschaltende Funkenstreckentechnologie ja
Kurzbeschreibung Kombi-Ableiter Typ1+2+3 DEHNshield ZP Basic 2 fuer TT und TN-S-Systeme
eClass 11.0 - Klasse 27130808
UNSPSC 14.0801 - Klasse 39121613

Anhänge

icon
Datei
pdb_2031_18S_1023_3015583_DSHZPB2xxx_4595_GBW_0000000000000000010081334_000_00.pdf (981.59 KB)
icon
Datei
pdb_909330m_D.pdf (42.39 KB)
icon
Datei
pdb_909331_909531p.pdf (31.51 KB)
icon
Datei
pdb_ds_909331_DEde.pdf (321.45 KB)
