Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

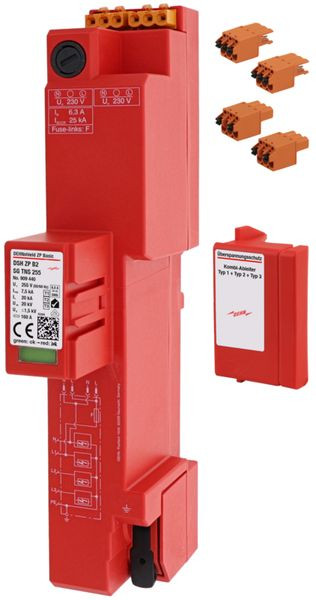

Geprüfter Kombi-Ableiter Typ 1+Typ 2+Typ 3 nach DIN EN 61643-11 für TN-S-Systeme (4+0-Schaltung) inkl. überstromgeschützter 230 V Spannungsversorgung (N und L) inkl. Ersatzsicherung jeweils für RfZ / APZ gem. VDE-AR-N 4100; komplett werkzeuglos montierbar durch Click+Power-Anschlusstechnik für das 40 mm Sammelschienensystem und Push-in Erdungsklemme; Zum Einsatz im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden (auch mit Freileitungseinspeisung, ohne äußeres Blitzschutzsystem). Ein passender Abdeck-Clip nach DIN VDE 0603-1 für jedes handelsübliche Zählerfeld, plus 2 x Buchse und 2 x Stecker (ohne Anschlussleitungen) zur Verdrahtung des intelligenten Messsystems nach VDE-AR 4100 ist im Lieferumfang enthalten.
Merkmale
| Schutzart (IP) | IP30 |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Gewicht | 0,64 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Blitzstoßstrom (10/350 µs) | 30 kA |
| Höchste Dauerspannung AC | 255 V |
| Nennspannung AC | 230 V |
| Prüfklasse | Typ 1 und 2 und 3 |
| Signalisierung am Gerät | optisch |
| Montageart | Sammelschiene |
| Folgestromlöschfähigkeit | 25 kA |
| Schutzpegel N-PE | 1.5 kV |
| Energetisch koordinierte Schutzwirkung zum Endgerät | ja |
| Netzform TN-S | ja |
| Schutzpegel L-PE | 1.5 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 25 mm² |
| Spezifische Energie (W/R) | 14.06 kJ/Ohm |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 160 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 160 A |
| Spannungsschaltende Funkenstreckentechnologie | ja |
| Überstromgeschützter Spannungsabgriff | ja |
| Kurzbeschreibung | Kombi-Ableiter Typ1+2+3 DEHNshield ZP Basic 2 SG für TN-S-Systeme |
| eClass 11.0 - Klasse | 27130808 |
| UNSPSC 14.0801 - Klasse | 39121613 |
