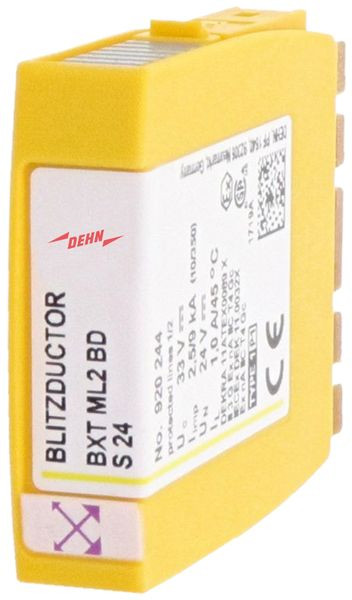

01212668 DEHN 920244 Kombi-Ableiter-Modul BLITZDUCTOR
BXTML2BDS24
4013364117792
920244
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 1 Doppelader erdpotentialfreier symmetrischer Schnittstellen, wahlweise direkte oder indirekte Schirmerdung. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.
Merkmale
Schutzart (IP) | IP20 |
Verpackungseinheit | 1 |
Gewicht | 0,02 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85363010 |
Montageart | auf Basiselement |
Blitzstoßstrom (10/350 µs) | 9 kA |
Explosionsgeprüfte Ausführung | ja |
Höchste Dauerspannung AC | 23.3 V |
Nennableitstoßstrom (8/20) | 20 kA |
Nennlaststrom | 1 A |
Schutzpegel Ader/Ader | 45 V |
Schutzpegel Ader/Erde | 550 V |
Höchste Dauerspannung DC | 33 V |
Grenzfrequenz | 7.8 MHz |
Nennspannung DC | 24.0 V |
Ableiterüberwachung | ja |
Anschluss 1 | Schraubanschlussklemme |
Anzahl der Leiter (ohne Erde) | 2 |
Baubreite | 12 mm |
Erdung über | Hutschiene |
Kurzbeschreibung | Kombiableiter-Modul für 1 Doppelader BLITZDUCTOR XT mit LifeCheck |
