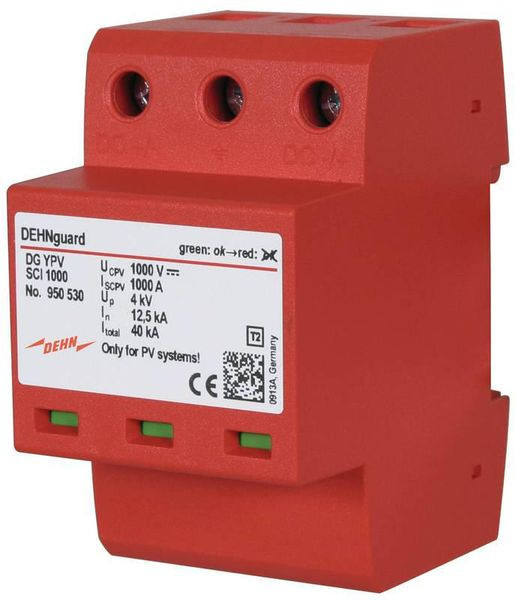

Abbildung ähnlich
01202389 DEHN 950530 Überspannungsableiter Typ 2
950530
4013364152960
950530
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
DEHNguard® DG YPV SCI
verdrahtungsfertige Kompletteinheit für Photovoltaik-Anlagen, kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung verhindert Brandschäden infolge DC-Schaltlichtbögen, fehlerresistente Y-Schaltung des DEHNguard YPV SCI … vermeidet Schädigung des Überspannungsschutzes bei Isolationsfehlern im Generatorkreis, geprüft nach EN 50539-11, einsetzbar in PV-Systemen gemäß IEC 60364-7-712, maximale PV-Spannung (UCPV): >= 1000 V Mehrpoliger Überspannungsableiter DEHNguard YPV SCI, Typ 2 nach EN 61643-31 mit dreistufiger DC-Schaltvorrichtung. Kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung im Schutzmodul. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz gemäß IEC 60364-7-712:2002-05 (Errichten von Photovoltaik-Versorgungssystemen).
verdrahtungsfertige Kompletteinheit für Photovoltaik-Anlagen, kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung verhindert Brandschäden infolge DC-Schaltlichtbögen, fehlerresistente Y-Schaltung des DEHNguard YPV SCI … vermeidet Schädigung des Überspannungsschutzes bei Isolationsfehlern im Generatorkreis, geprüft nach EN 50539-11, einsetzbar in PV-Systemen gemäß IEC 60364-7-712, maximale PV-Spannung (UCPV): >= 1000 V Mehrpoliger Überspannungsableiter DEHNguard YPV SCI, Typ 2 nach EN 61643-31 mit dreistufiger DC-Schaltvorrichtung. Kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung im Schutzmodul. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz gemäß IEC 60364-7-712:2002-05 (Errichten von Photovoltaik-Versorgungssystemen).
Merkmale
| Schutzart (IP) | IP20 |
| Verpackungseinheit | 1 |
| Gewicht | 0,3 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85363030 |
| Montageart | Hutschiene TH35 |
| Baugröße | 3 TE |
| Schutzpegel | 4 kV |
| Nennableitstoßstrom (8/20) | 12.5 kA |
| Prüfklasse Typ 2 | ja |
| Signalisierung am Gerät | optisch |
| Anzahl der Leiter (ohne Erde) | 2 |
| Max. PV-Spannung | 1000 V |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Netzform DC | ja |
| Max. Ableitstoßstrom (8/20) | 25 kA |
| Kurzschlussfestigkeit (Isccr) | 1 kA |
| Kurzbeschreibung | Überspannungsableiter Typ 2 DEHNguard Mehrpolig für PV-Anlagen bis 1000V DC |
